2025-06-20 HB9CV (Kreuz-HB9CV) Eigenbau

Update:

Ich habe die Trimmkondenstoren gegen keramische Kondensatoren mit 3 kV ausgetauscht.

Werte:

Horizontal 4,7 + 4,7 pF parallel

Vertikal 4,7 + 4,7 + 2,2 pF parallel

Demnächst werde ich testen wie viel Leistung die Antenne jetzt verträgt.

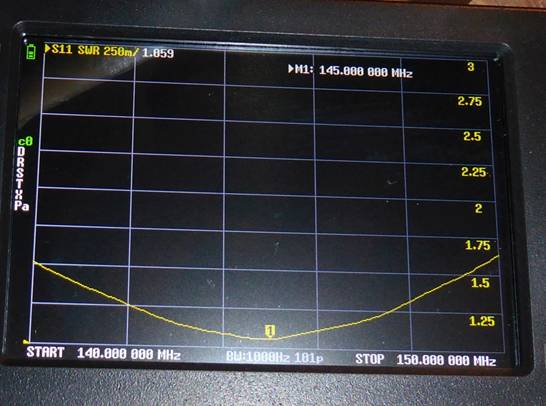

SWR vertikal:

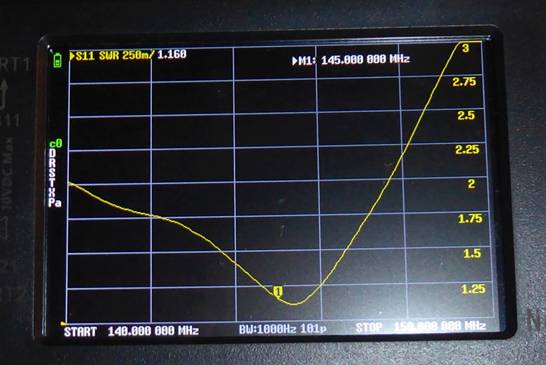

SWR horizontal:

--------------------------------

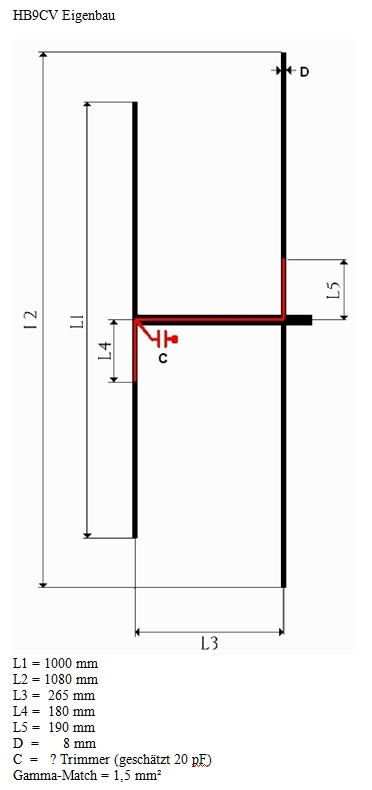

Die Maße meiner 2m-Eigenbau-HB9CV nach der Verlängerung der Elemente.

(3-mal abgeschnitten und immer noch zu kurz )

Messing-Stäbe und als Match gewöhnliches 1,5mm² Cu. Die Befestigung der Match habe ich nur mit ein paar Tupfern Silikon (neutral aushärtend!) bewerkstelligt. Zur Einspeisung habe ich eine SO/PL-Buchse verwendet.

Ich habe beide Polisationen 90° auf einem Winkelträger befestigt, es ist also eine Kreuz-HB9CV.

Ach ja... 30 W HF hält sie gut aus, wobei das C das sensible Teil ist. Ich verwende dieses ältere Modell.

Natürlich kann man das Trimm-C auch durch ein festes Keramik-C ersetzen und sie damit wetterfest machen.
