2025-07-25 2 m Bandpassfilter
Nachbau eines 2 m Bandpassfilters aus den 70er Jahren nach einem Vorschlag von DJ1BZ.
Das Filter ist klein u. leicht, also für portabel gut geeignet. Insbesondere für SOTA-Aktivitäten auf Bergen mit starken kommerziellen Sendern.
Es verträgt bis ca. 10 W, wenn das SWR der Antenne einigermaßen gut ist.
Problem: Es gibt keine versilberten Gehäuse mehr zu kaufen, die passenden Lufttrimmer (Tronser) sind rar!
Und ich warne euch, nehmt keine von diesen Plastik-Folien-Trimmern!

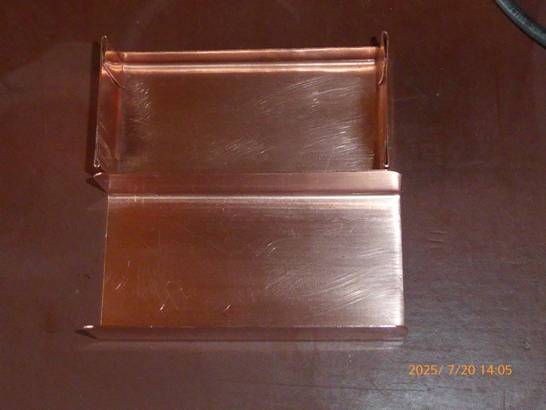

Somit mußte ich die CU-"Schachtel" selbst biegen und anschließend selbst versilbern!

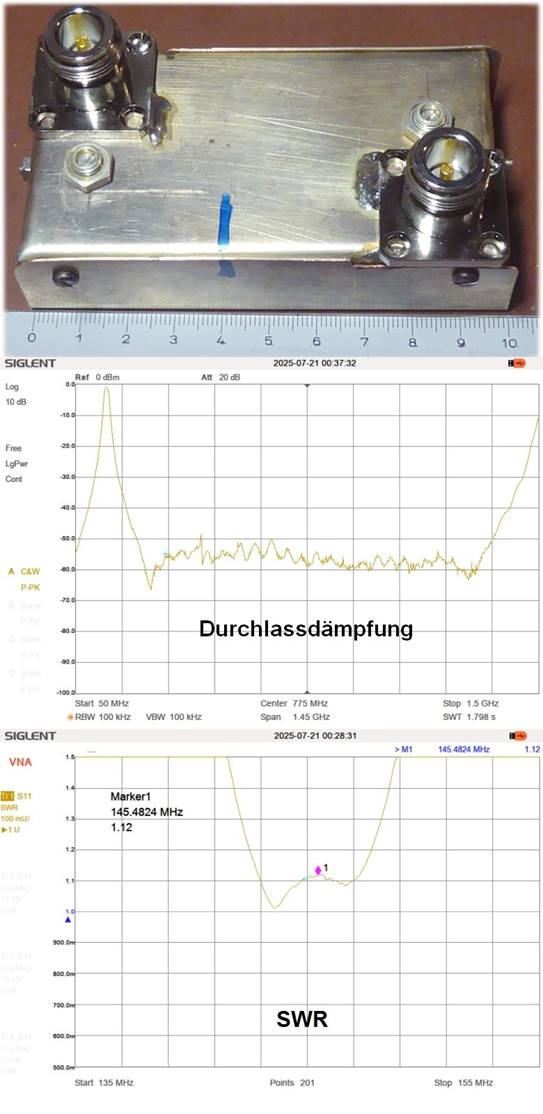

Die Durchlasskurve und das SWR sind erstaunlich gut!
Möglich sind SMA-, BNC- o. N-Buchsen.

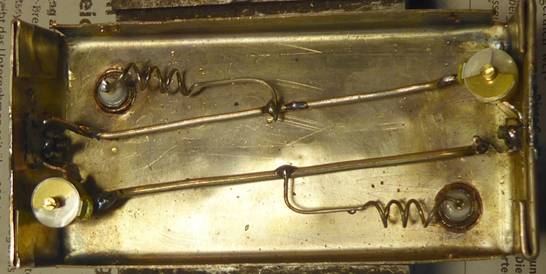

Das ist die Version mit den Folien-Trimm-Kondesatoren, die ich nur mit viel Mühe so einigermaßen hin bekommen habe!
Ich kann nur von diesen Trimmern abraten!!!!!!!!!!
Wirklich gut ist es nicht und wird das nie mehr werden!
Ich hätte mir vorher das Datenblatt anschauen sollen, dann hätte ich schon gesehen, dass die Plastik-Dinger ungeeignet sind!

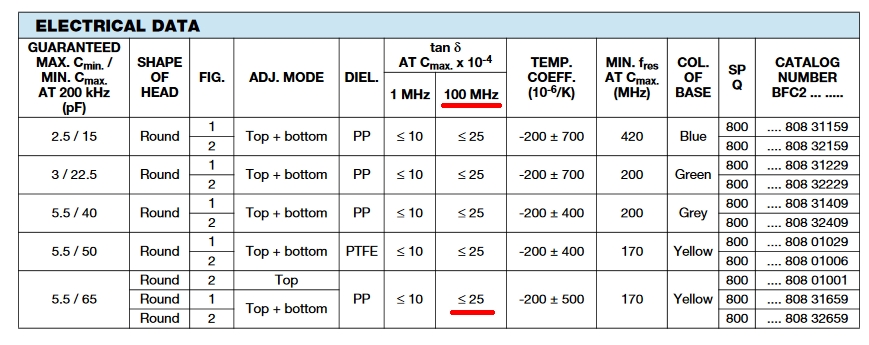

Daten der Folientrimmer:
Tan(delta) eines Folien-Trimmers von 0,001 bei 1 MHz!
Bei 100 MHz ein Tan(delta) von 0,0025.
Das Kunststoffzeug wird vermutlich auch kräftig altern.
Die Dinger kann man für HF nicht brauchen!
Tronser gibt für den Luftrimmer eine Güte von >5000 bei 1MHz an.
Also der Kehrwert ist dann ein Tan(delta) von 0,0002 bei 1 MHz!!!
Da ist mehr als eine Zehnerpotenz dazwischen!!!!!!!!!!!!

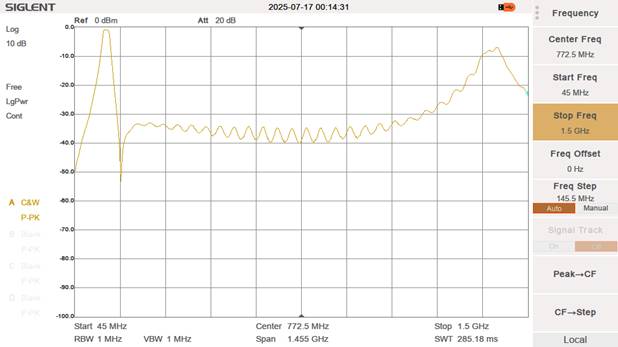

So sieht die Durchlasskurve mit Folientrimmern aus:
Im Durchschnitt 35 db, mit Lufttrimmer sind es 55 db! Und der Durchlassbereich ist deutlich breiter!

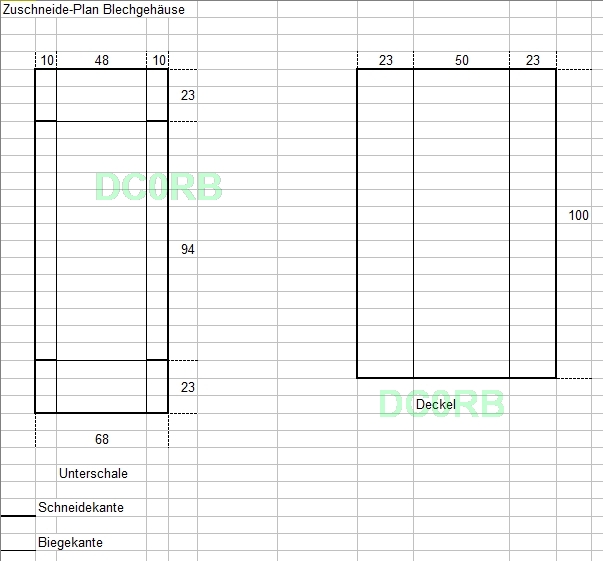

Mein Zuschneide- u. Biegeplan für das Kupferblech:
Nach dem Biegen die Kanten der Unterschale verlöten. Damit erreicht man eine bessere Steifigkeit.
Zum Versilbern schaut ihr euch am besten diese Seite bei Youtube an. Dort bekommt man auch die "Zutaten".
https://www.youtube.com/@Betzmann-Galvanik/videos
Ich verwende ein Labor-Netzgerät mit max. 5 A. Mehr ist für diese Tampon-Wisch-Methode nicht nötig.
Die benötigte Spannung betrug bei mir ca. 4 V. Der Strom bewegte sich im 0,x A Bereich.
Update:

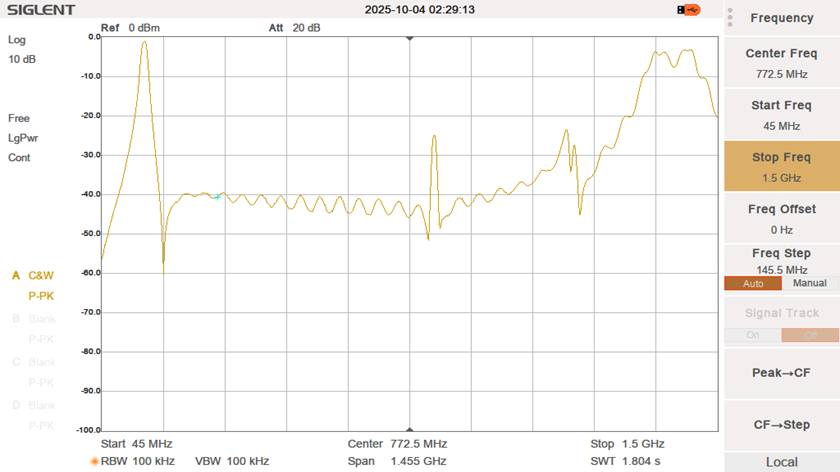

Ich habe aus der vermurksten Version die Folientrimmer raus geworfen und gegen keramische Kondensatoren (mehrere parallel, Summe 31 pF) ersetzt.
Die keramischen C's sind zwar auch nicht so gut, wie Lufttrimmer (Tronser), aber doch deutlich besser, als Folientrimmer!

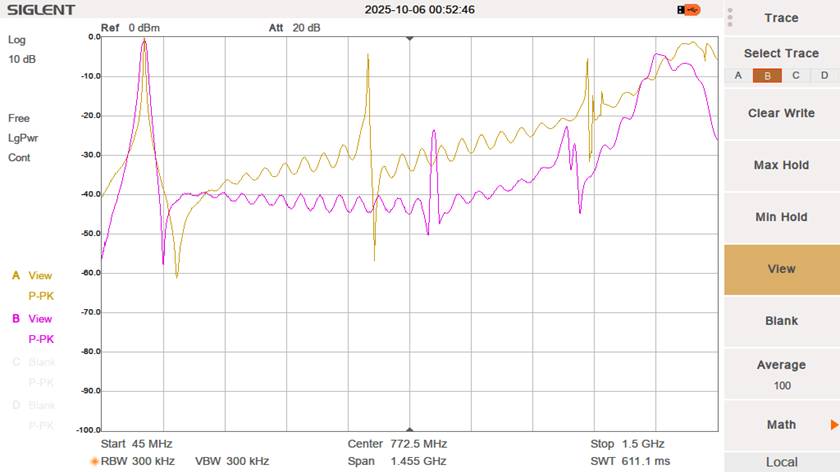

Zum Vergleich ein teurer und schwerer R&S Topfkreis.
Bandpass Eigenbau = rot
R&S Topfkreis = braun
