2025-07-29 Empfänger Empfindlichkeitstest einmal anders

2025-07-29 Empfänger Empfindlichkeitstest einmal anders

Um die Empfindlichkeit exakt bestimmen zu können bräuchte man einen Messsender und ein Pegelmessgerät. Beides habe ich nicht.

Aber ich habe einen Analyser mit Trackinggenerator! Das hat mich zur folgenden Methode geführt. Als Prüfling dient mein Baofeng UV-5RM Plus.

Messaubau:

Analyser-Tracking-Ausgang

Dämfungsglieder

Baofeng UV-5RM Plus

---------------------

Analyser-Trackinggenerator -20 dbm

Centerfrequ. 145,580 MHz

Span 1 kHz

RBW u. VBW 3 kHz

----------------------

Vorgeschaltete Dämpfung

20 + 20 + 20 + 20 + 10 + 10 db = 100 db

-20 dbm - 100 db = -120 dbm

Rauschsperre macht deutlich auf und die Sweep-Frequ. ist gut zu hören.

-120 dbm entspricht 2,236 E-7 V = 0,2236 µV

-----------------------

Vorgeschaltete Dämpfung

20 + 20 + 20 + 20 + 10 + 10 + 6 db = 106 db

-20 dbm - 106 db = -126 dbm

Rauschsperre macht gelegentlich auf, ist an der Grenze.

Ohne Rauschsperre ist die Sweep-Frequ. im Rauschen deutlich zu hören.

-126 dbm entspricht 1,121 E-7 V = 0,1121 µV

-------------------------

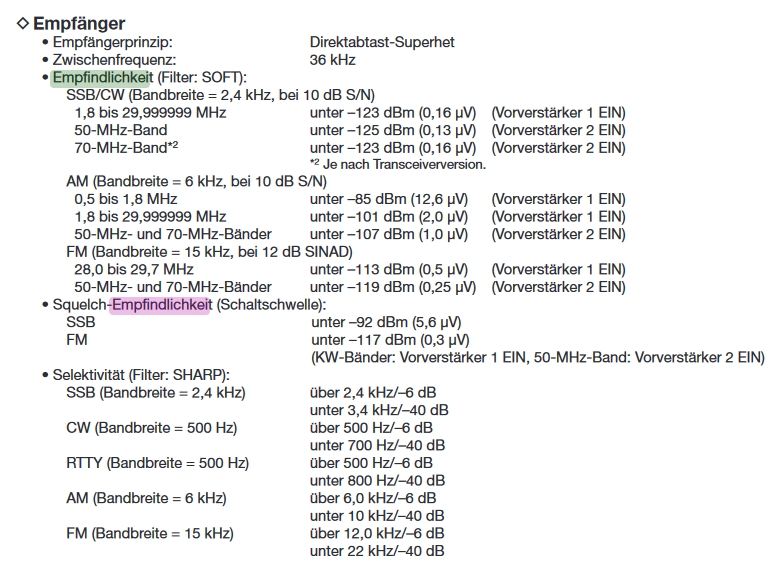

Jetzt vergleichen mir das mal mit den Daten eines aktuellen Funkgeräts von einem namhaften Hersteller, das über 1000 € kostet.

Wie man sieht, sind das sehr ähnliche Werte!

Squelch-Empfindlichkeit FM: unter -117 dbm (0,3 µV)

Das Baofeng ist, entgegen vieler Behauptungen, sehr empfindlich!

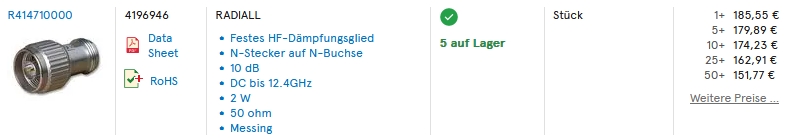

Die Dämpfungsglieder sind von Radiall, also kein billiges ungenaues China-Zeug!

Ein Video dazu! (Inklusive Zeitungswerbung... )
