2025-08-18 Messung der Nebenwellen-Aussendungen des Quansheng T11(8) im 6, 10, 15m-Band

1. Das ist vorgeschrieben

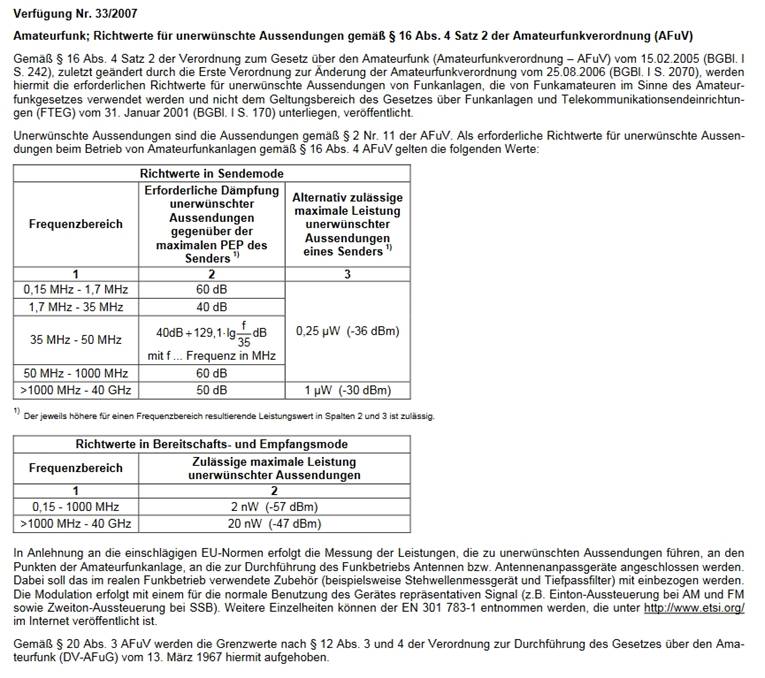

Verfügung Nr. 33/2007, Richtwerte für unerwünschte Aussendungen gemäß § 16 Abs. 4 Satz 2 der Amateurfunkverordnung (AFuV)

Quelle:

https://www.bundesnetzagentur.de/SharedDocs/Downloads/DE/Sachgebiete/Telekommunikation/Unternehmen_Institutionen/Frequenzen/Amateurfunk/AmtsblattverfuegungenAFu/Vfg332007Ver246ffentlicId10701pdf.pdf?__blob=publicationFile&v=4

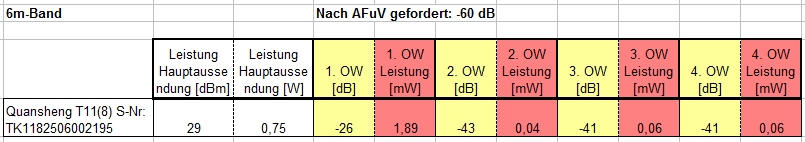

Daraus ergibt sich, dass im 6m-Band und darüber die Oberwellen um 60 dB unterdrückt sein müssen.

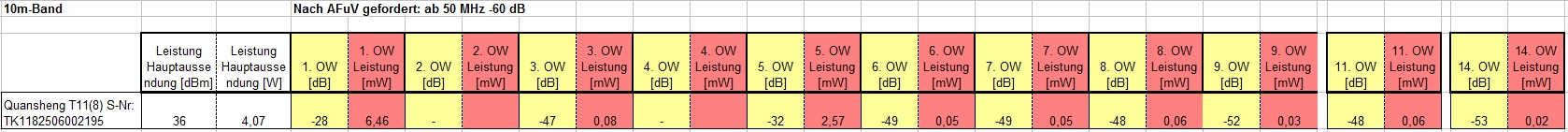

Im 10m-Band die Oberwellen um 60 dB unterdrückt sein müssen.

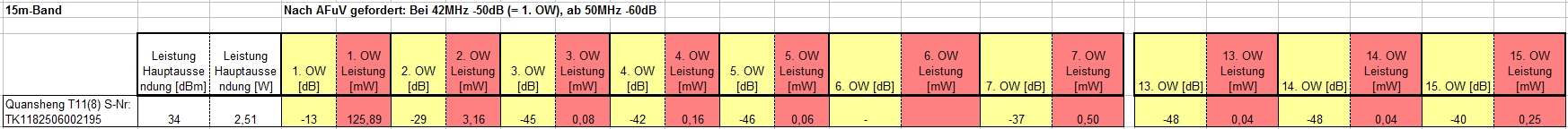

Im 15m-Band die 1. Oberwelle bei 42 MHz um 50 dB unterdrückt sein muss (nach der angegebenen Formel) und die höheren Oberwellen um 60 dB unterdrückt sein müssen.

2. Meine Messungen zusammen mit DL3RAJ

Messaufbau:

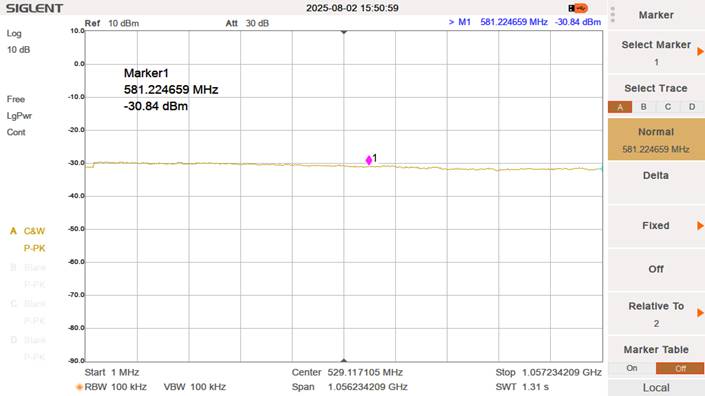

TRX (verschiedene) -> 30 db Dämfungsglied -> Analyser (Siglent SVA 1032X)

Das Dämpfungsglied hat im Plus-Bereich eine geringe Abweichung von den 30 db im oberen Frequenzbereich. Diese wurde zu Gunsten der TRX-Hersteller nicht berücksichtigt.

Ergebnis der Messung bezüglich der Nebenaussendungen:

Die Messungen sind ohne Gewähr. Fehler gibt es immer und überall...

Es wurden einzelne Geräte gemessen, die nicht die ganze Produktion widerspiegeln.

Weitere Messungen von anderen Funkamateuren sind erwünscht, um einen Gesamteindruck zu gewinnen.

Fotos und Screenshots als ZIP
