2025-09-05 Messung der Nebenwellen-Aussendungen des Radtel RT-880 im 2m u. 70cm Band

Update:

Ich habe ein weiteres Radtel RT-880 gemessen. Die Wert habe ich in die Tabelle eingearbeitet.

Vielen Dank an DF7RR, der mir sein Gerät zur Verfügung gestellt hat!

1. Messaufbau:

TRX (verschiedene) -> 30 db Dämfungsglied -> Analyser (Siglent SVA 1032X)

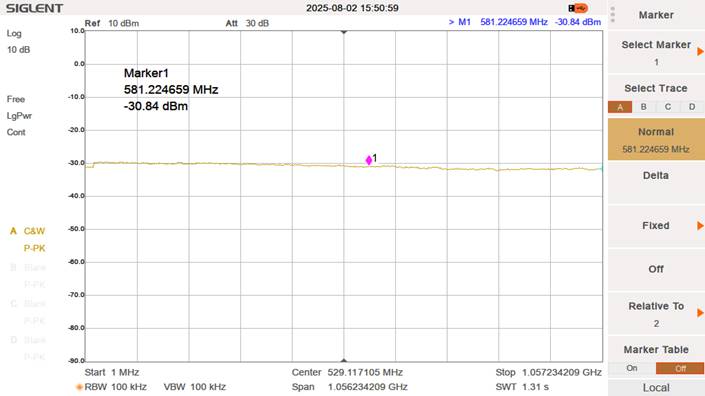

Das Dämpfungsglied hat im Plus-Bereich eine geringe Abweichung von den 30 db im oberen Frequenzbereich. Diese wurde zu Gunsten der TRX-Hersteller nicht berücksichtigt.

Meine Messung erhebt keinen Anspruch auf absolute Genauigkeit. Die Messmittel sind nicht geeicht u. die Werte sind gerundet. Sie soll nur einen groben Überblick geben.

2. Messung der Nebenwellenaussendungen

Serien-Nr., FCC und CE:

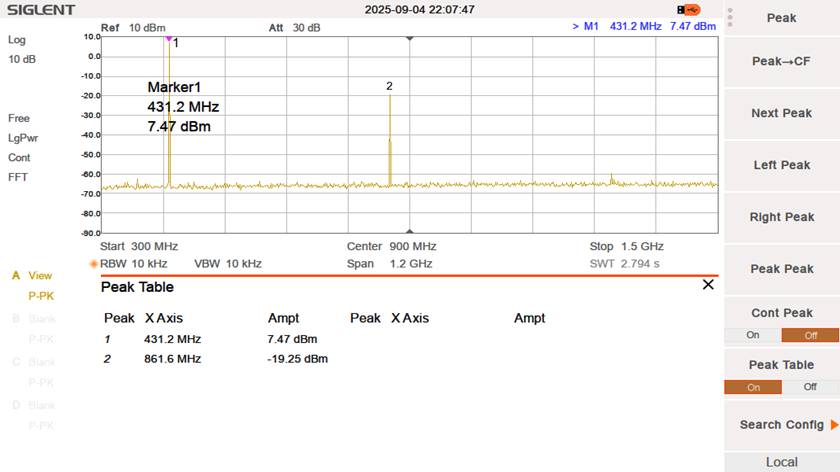

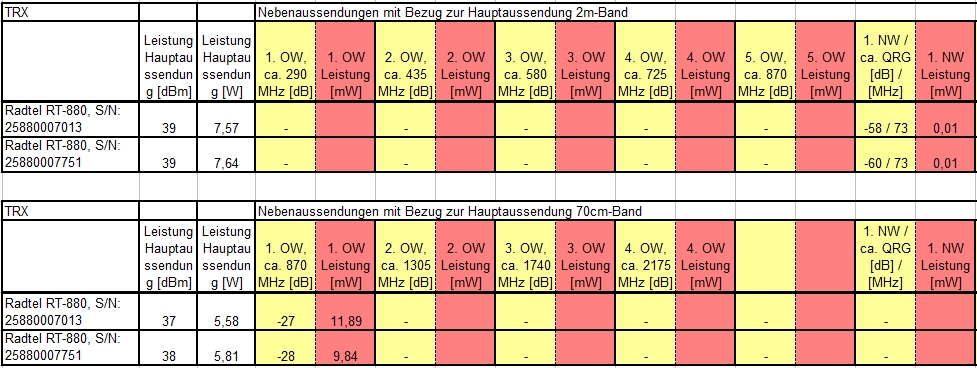

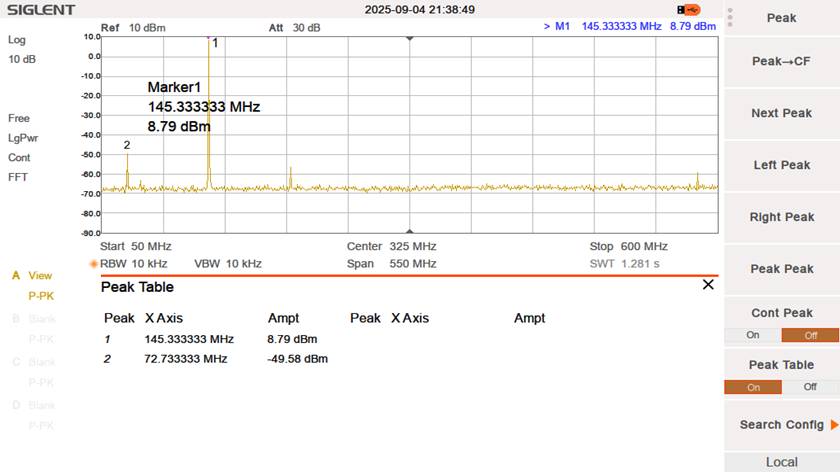

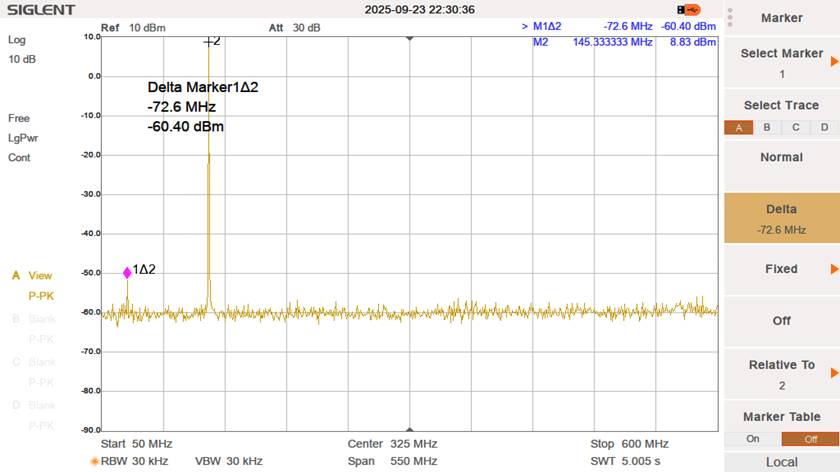

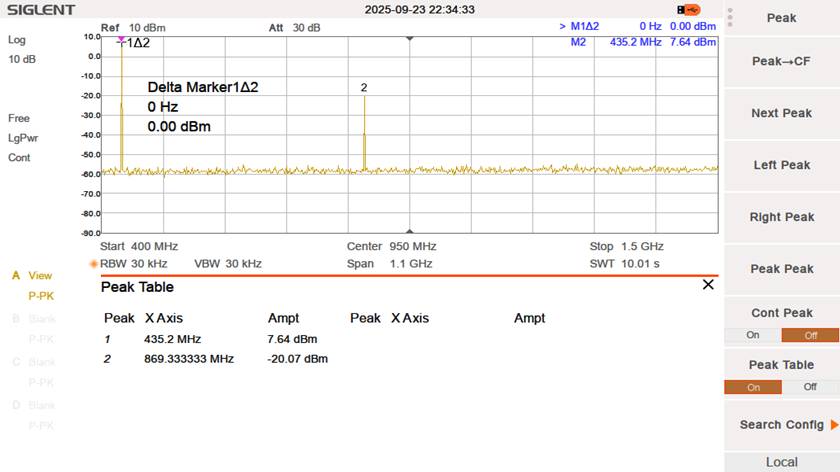

Ergebnis der Messung der Nebenaussendungen:

- bedeutet >60 db

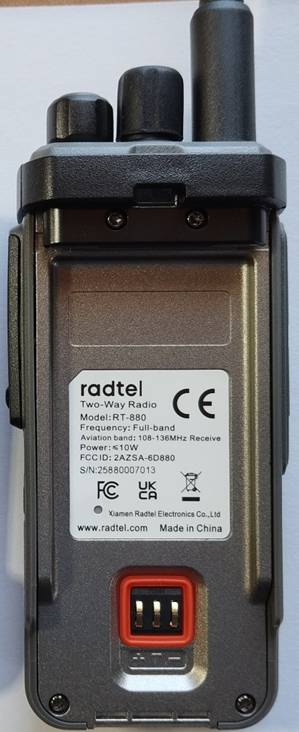

SN: 25880007013

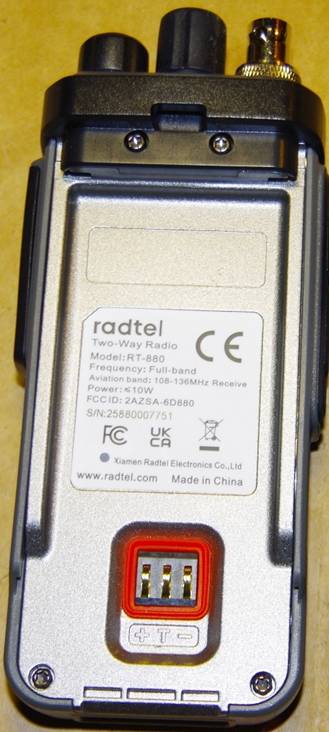

SN: 25880007751

Nach Amateurfunkverordnung sind -60 dB gefordert!

Nach ETSI EN 301 783 sind bei 8 W Sendeleistung -52 dB gefordert! Bei 6 W Sendeleistung sind -51 dB gefordert!

Siehe meine Ausführungen: https://dc0rb.darc.de/2025-08-03/Messung_der_Nebenwellen-Aussendungen_verschiedener_TRX.htm

Mit den Kurzwellenbändern habe ich mich nicht befasst.

3. Infos:

Eine gute Beschreibung des Geräts:

https://afu-base.de/radtel-rt-880/

Weitere Infos:

https://www.youtube.com/shorts/OQ0C0snfav0

https://www.youtube.com/watch?v=kCP6jS-qYRo
