2025-09-09 Leichte 2m HB9CV für SOTA

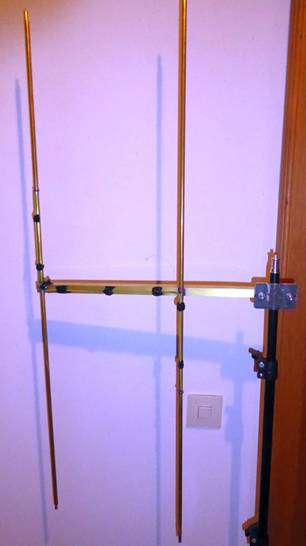

Prototyp (nicht zerlegbar)

Material (von H---bach):

3 St. Rundrohr Messing Ø 8 mm, 1 m 799393 (1 St. zur Stabilisierung, siehe unten)

2 St. Rundrohr Messing Ø 6 mm, 1 m 799382

1 St. Winkelprofil Messing 30X15x1,5 mm, 1 m 4249094

Vom Winkelprofil habe ich 48 cm verwendet.

Das rückwärtige Rohr habe ich auf 98 cm gekürzt.

Das vordere auf 90cm gekürzt.

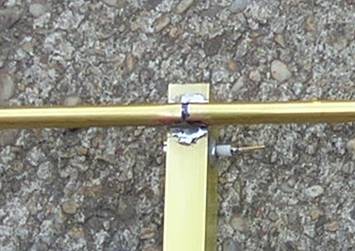

Die Rohre habe ich mit einem 300 W Lötkolben auf das Winkelprofil gelötet.

Zum Abgleich habe ich an allen 4 Enden kurze 6 mm Ø Stücke eingeschoben und verlötet.

Die BNC-Buchse habe ich in ein Loch in das Winkelprofil gesteckt und verlötet.

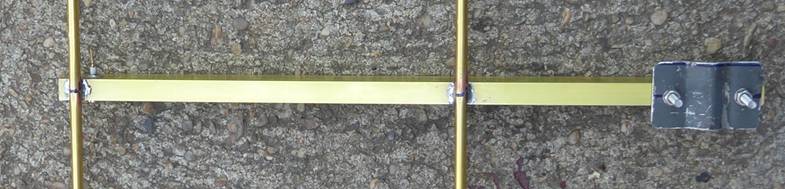

Vormastmontage, um die Beeinflussung gering zu halten.

Die Befestigungslöcher für die Mastschelle habe ich auf beiden Seiten gebohrt, so dass horizontaler und vertikaler Betrieb möglich ist.

Die Match habe lediglich mit Silikon (neutral aushärtend!) fixiert.

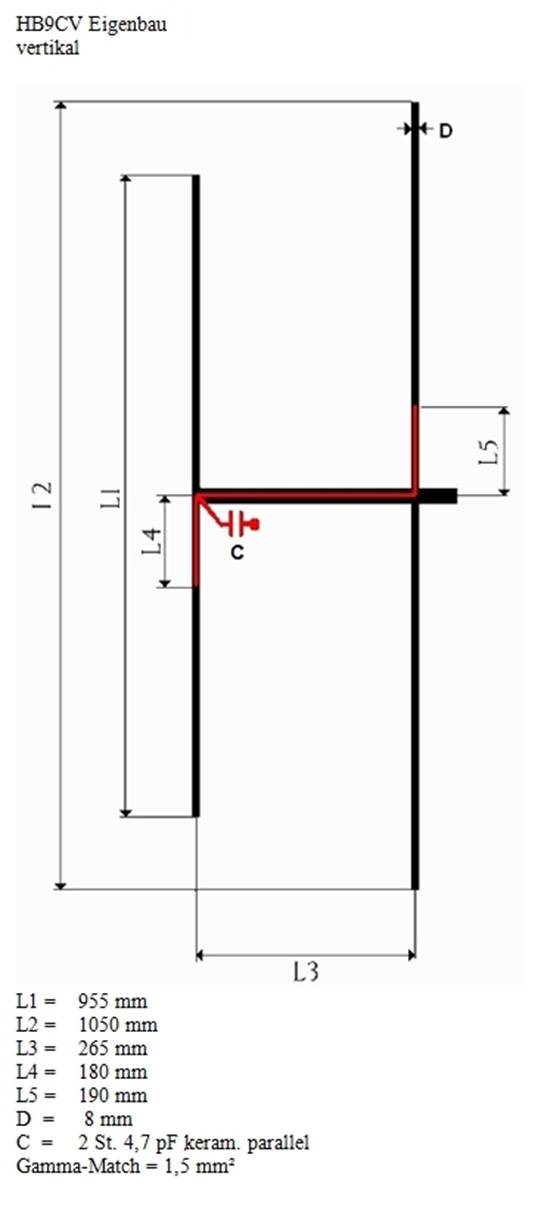

An den Längen L1, L2 und dem C habe ich lange herum gebastelt.

Am Ende habe ich phänomenale Werte erzielt.

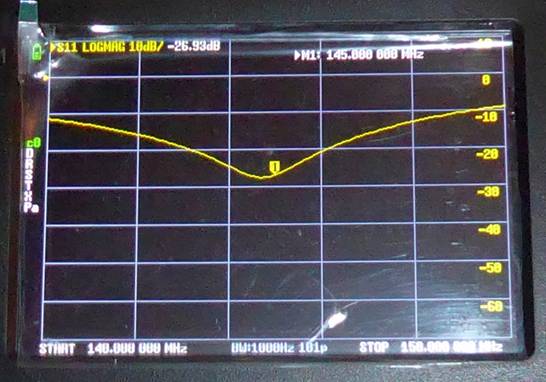

27 dB Rückflussdämpf.

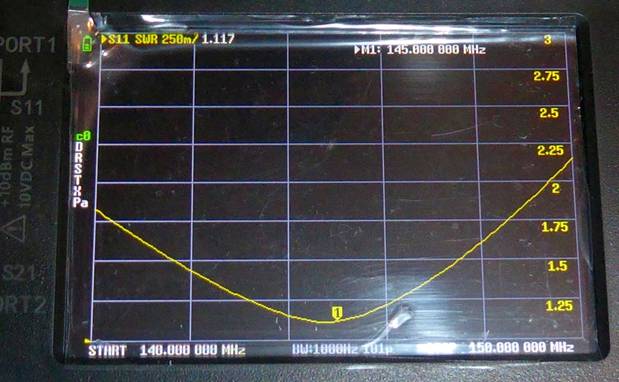

1,1 SWR

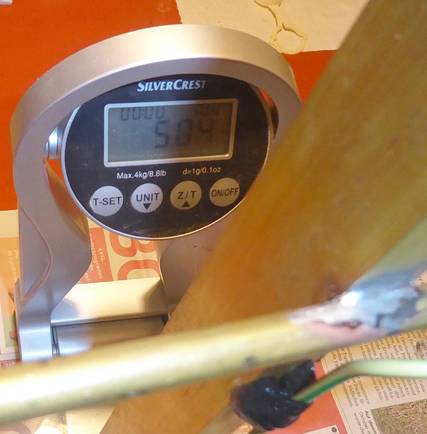

500 g leicht

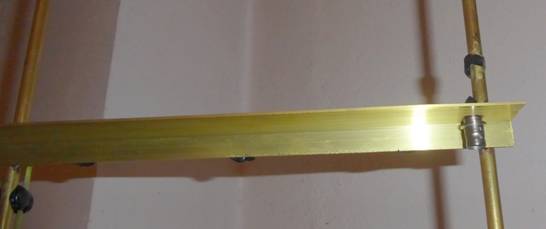

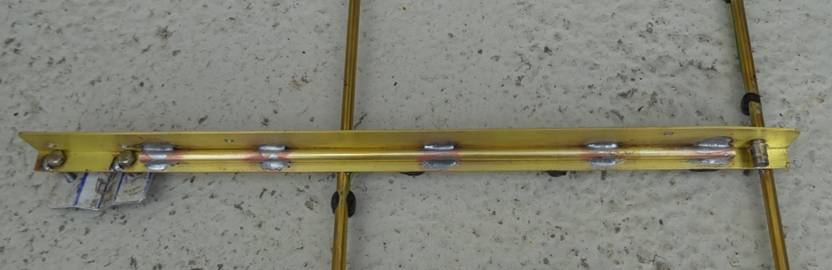

Noch eine kleine Verbesserung, die die Verwindungssteifigkeit deutlich erhöht.

Ich habe in der Ecke des Winkelprofils ein 8 mm Röhrchen eingelötet.

Beim nächsten Bau werde ich das schon zu Beginn machen!

Ein Scherz zum Schluss:

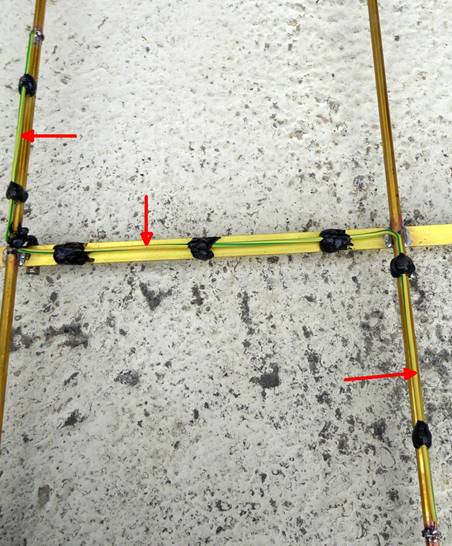

Die Erdung ist gewährleistet, wenn man für die Match einen Gelb-Grünen Draht verwendet!

Die nächste Version werde ich zerlegbar machen.
