2025-10-09 Alinco Transistor PA ELH-230G2 - Leistungs-Bilanz deutlich verbessert

Diese Alinco 2m PA mit ca. 30 W Ausgangsleistung habe ich irgend wann in den 80er Jahren erworben.

Daten und Schaltplan:

https://www.radiomuseum.org/r/alinco_2m_linear_amplifier_elh_230g_ii.html

Ich wollte sie zukünftig für SOTA auf den Berg nehmen. Allerdings habe ich bei der Inbetriebnahme festgestellt, dass sie eine sehr schlechte Leistungsbilanz hat.

2/3 der Eingangsleistung werden in Wärme umgesetzt, anstatt in HF-Leistung.

Ich wollte das Teil schon zur Seite legen, aber DF8RU meinte, ich solle mir mal den Ausgangskreis bzw. die Anpassung mit dem NanoVNA anschauen.

Eingang mit 50 Ohm abschließen, Spannung anlegen, PTT ein, NanoVNA am Ausgang.

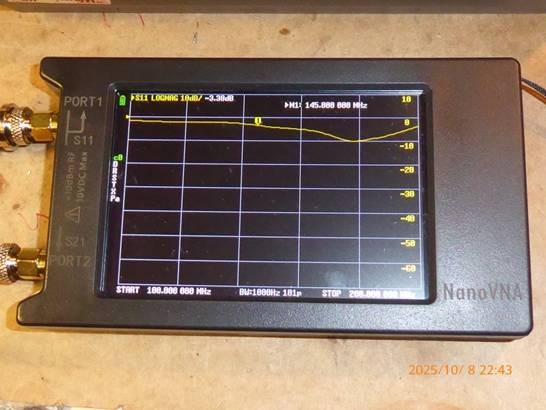

Uhhhh... Rückflussdämpfung bei 145 MHz bei 0 dB, erst bei 198 MHz wurde sie gut.

Also Schaltplan her und aufgeschraubt das Teil.

Nun ging die Suche/Vermutungen los, an was kann das liegen?

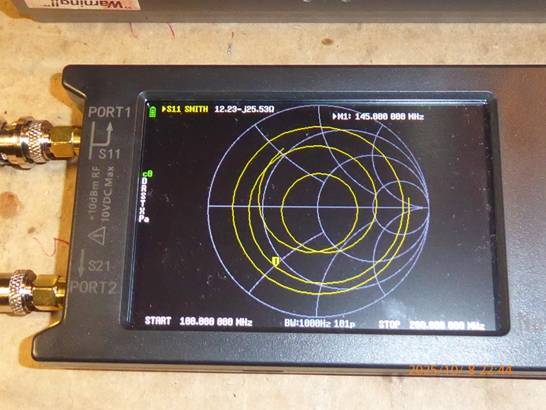

Im Smith-Diagramm lag ich viel zu weit vom 50 Ohm Punkt entfernt.

Lange habe ich mit Zusatz-Kondensatoren oder weg lassen von Kondensatoren und sogar mit Zusatz-Induktivitäten versucht mich den 50 Ohm anzunähern.

Den 1. entscheidenden Erfolg brachte das Auslöten des Kondensators direkt am Kollektor der Leistungstransistors.

Der 2. entscheidende Erfolg trat ein, als ich den Auskoppelkondensator um das 10-fache aufgedoppelt habe.

Die restlichen Kondensatoren noch etwas abgeändert, ausgelötet und einen neuen in die Stripline eingefügt.

Damit lag ich schon sehr gut.

Aber, als ich die Leistung drauf gegeben habe, mußte ich feststellen, dass diese Wert nicht stimmen.

Offensichtlich sind die Bedingungen unter Leistung etwas anders, als ohne Leistung!

Weitere Änderungen waren nötig.

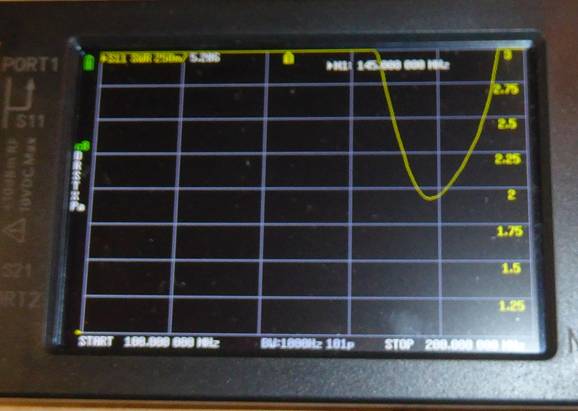

Das sind die End-Werte mit Versorgungsspannung, aber eben ohne Leistung:

Mit Leistung verschieben sich wahrscheinlich die Werte etwas nach unten.

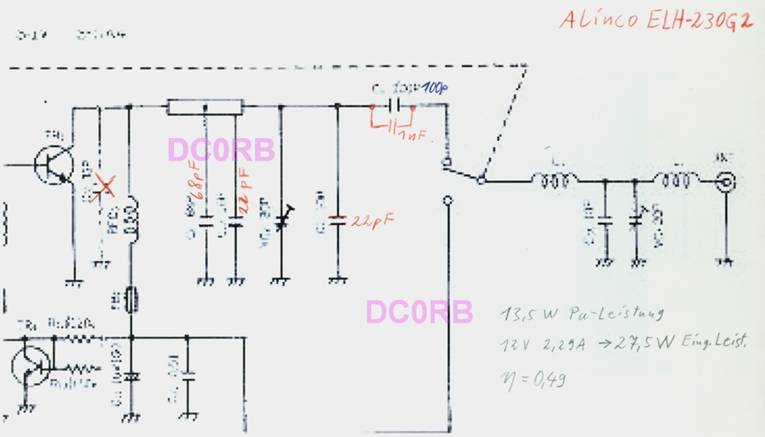

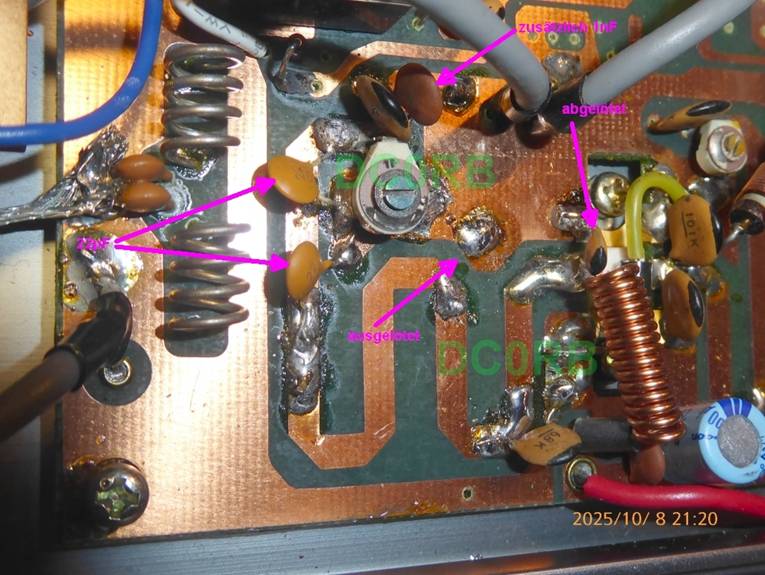

Und das sind meine Änderungen im Detail:

Verwendete Kondensatoren: keramische Kondenstoren mit 500 V.

Nach langem Herumtricksen:

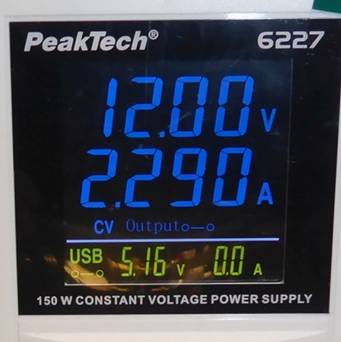

12 V, 2,29 A -> 27,5 W DC-Eingangsleistung

Ca. 1,2 W Steuerleistung

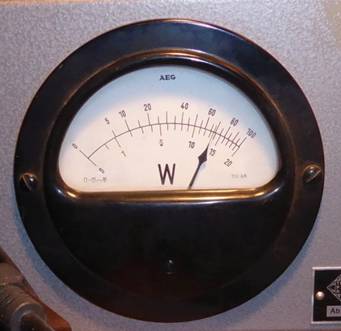

13,5 W HF-Ausgangsleistung

Das ist ein Wirkungsgrad von 0,49

Also ist eine deutliche Verbesserung des Ausgangzustandes gelungen!

So kann man ggf. zu einer SOTA-Aktivierung gehen. Denn auf dem Berg ist der Strom knapp.

Etwa diese Leistung (ca. 10 Watt) werde ich bei SOTA anstreben, um nicht zu viel Akku-Kapazität zu verbrauchen.

Bei höherer Ansteuerleistung sind natürlich auch 20 Watt möglich.

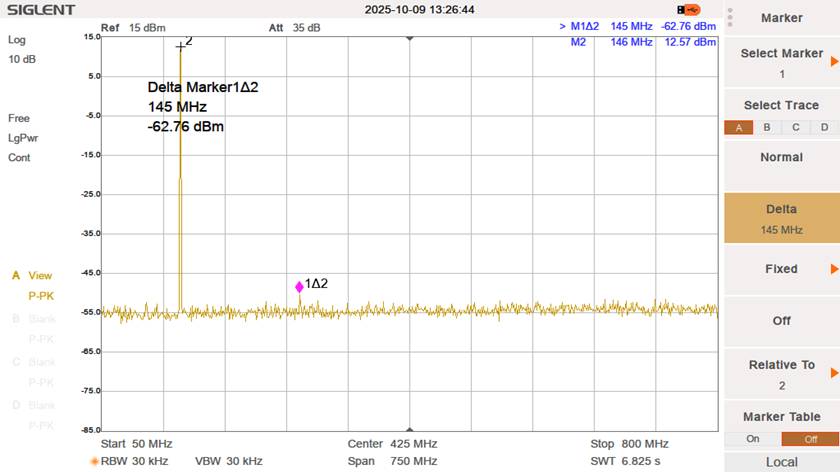

Auch die Oberwellen liegen im Rahmen des Erlaubten (mindestens 60 dB)!

Fazit:

Wenn jemand noch so eine alte Endstufe besitzt, kann er mit den beschriebenen Änderungen eine deutlich bessere Leistungsbilanz erzielen!

Somit kann man auf einen Neukauf verzichten.

Denn die neue PA vom DF7RR liegt bei einem ähnlichen Wirkungsgrad.
