2025-11-06 2m PA Mirage B-108, gebraucht gekauft - ein Abgleich lohnt sich

Ich habe eine gebrauchte 2m PA Mirage B-108 gekauft.

Daten, Manual:

Schön ist, dass diese PA nicht nur VOX hat, sondern auch über eine PTT-Steuerung verfügt.

Der 1. Betrieb an der Stromversorgung:

Bei ca. 2 W am Eingang und 12 V, 5,5 A macht sie 16 W.

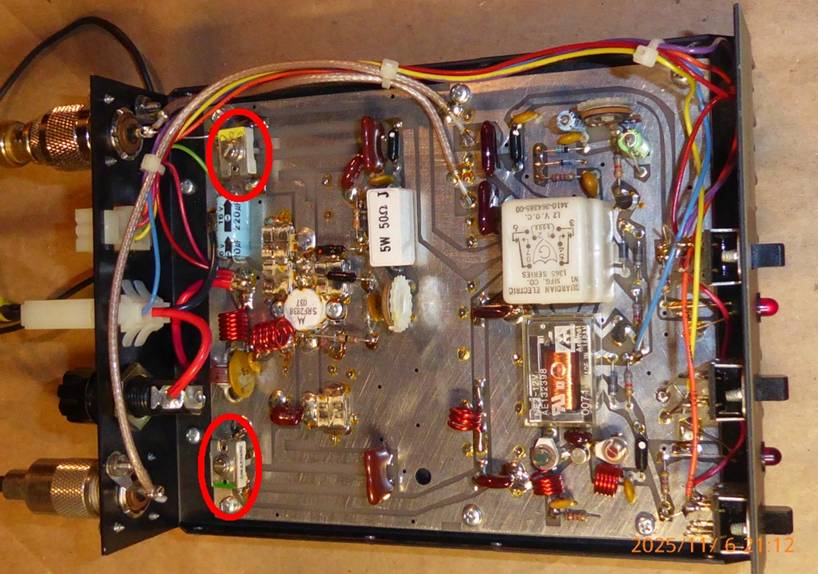

Dann habe ich die 2 Trimm-Kondensatoren links abgeglichen.

Aha... nach dem Abgleich:

12V, 6 A, 24 W am Ausgang

Trotz der Leistungssteigerung ist der Wirkungsgrad bei ca. 33 %!

Eine höherer Ansteuerung von ca. 7 W ergibt 45 W Ausgangsleistung bei einem Wirkungsgrad von 47 %.

Die PA hat nur 24 mA Ruhestrom, das ist ein Pluspunkt.

Messung der Empfangsverstärkers

Ohhh.... Ohne Verstärker kommt mehr heraus, als mit!

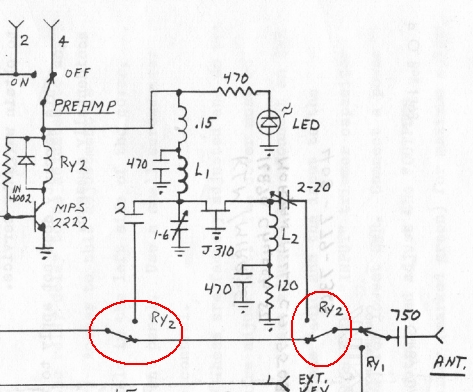

Also habe ich die Wege über die 2 Relais verfolgt. Die Kontakte des Vorverstärker-Relais hatten einen Widerstand von 20-30 Ohm, auf beiden Seiten.

Mit gereinigten Kontakten, dachte ich funktioniert nun der Vorverstärker.

Fehlanzeige!

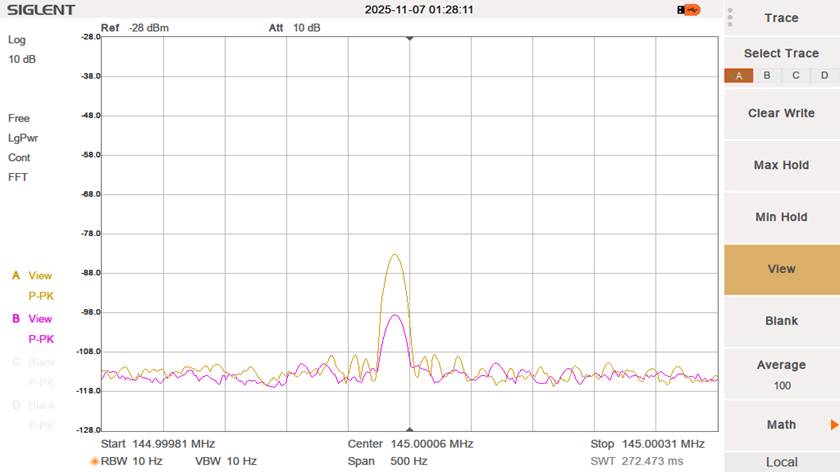

Braun = OHNE VORVERSTÄRKER!!!

Der Empfangsverstärker ist quasi ein 15 dB Dämpfungsglied.

Der FET hat Versorgungsspannung! Deshalb kann man davon ausgehen, dass der Transistor defekt ist.

Na gut, der J310 kostet nur ein paar Cent.

Aber das Einlöten wird problematisch, weil man eine Menge Dinge von der Platine ablöten muß, um sie heraus zu bekommen.

Vielleicht finde ich einen anderen Weg.

Fazit:

Geringer Ruhestrom, aber leider hat die PA im Bereich von 10 W einen schlechten Wirkungsgrad!

Für eine angestrebte Ausgangsleistung von 10 - 15 W im SOTA-Betrieb ist diese Endstufe nicht geeignet!
