2026-04-22 HB9CV zerlegbar für SOTA
Dieses Mal habe die hier
https://dc0rb.darc.de/2025-09-09/Leichte_2m_HB9CV_f%C3%BCr_SOTA.htm
schon beschriebene HB9CV zerlegbar gebaut.

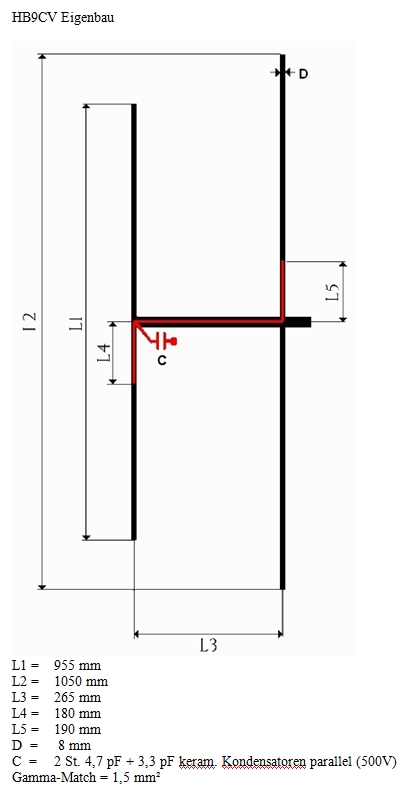

Die Maße bleiben identisch, nur beim Kondensator habe ich etwas aufgedoppelt.
Zerlegbar, ganz einfach gelöst!

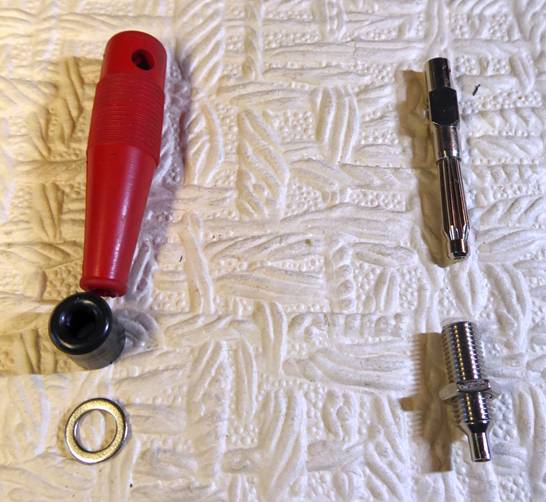

Ich habe Bananenstecker bzw. Buchsen verwendet.
Das linke Material habe ich weg gelassen - das rechte verwendet!
In die Strahler-Elemente habe ich die Bananenstecker gelötet.

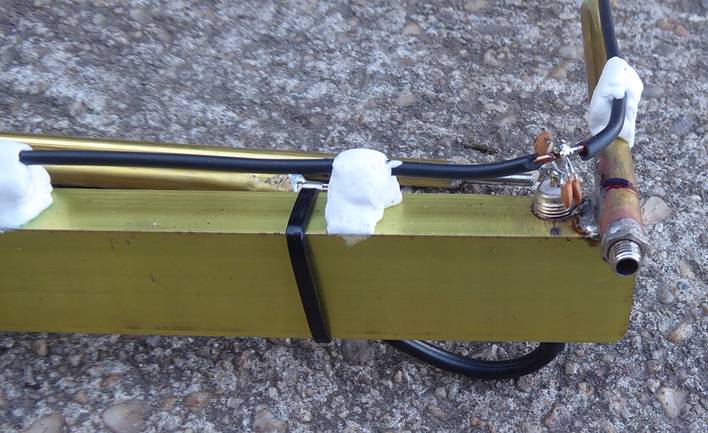

In das mittlere Z-Stück habe ich die Buchsen eingelötet.

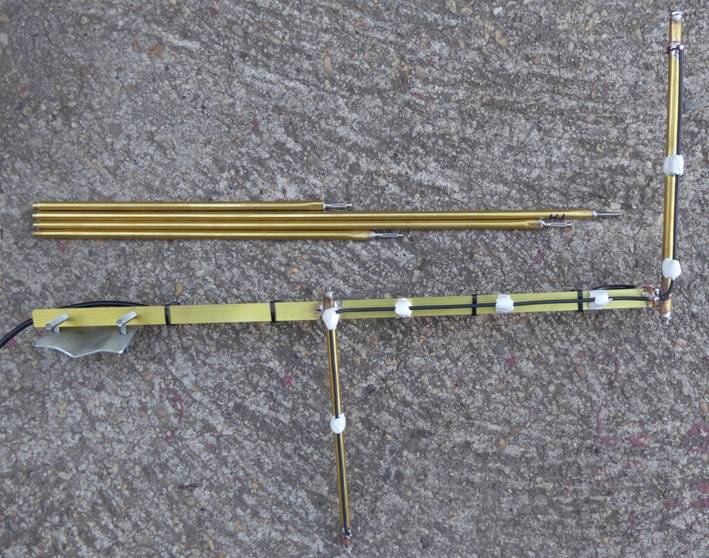

Somit braucht man auf dem SOTA-Berg nur die Antenne am Mast montieren und die Elemente richtig einstecken, fertig!

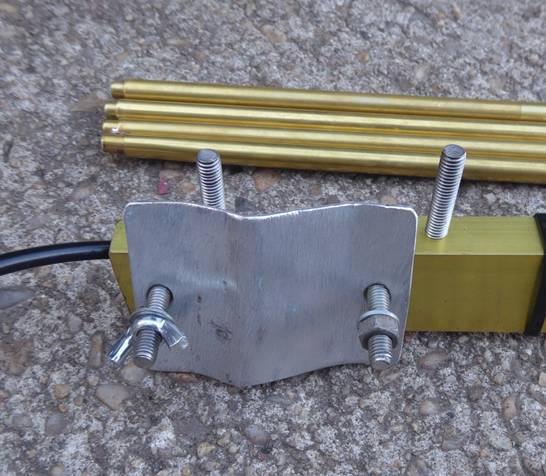

Die Mastschelle zum Umbau für horizontale und vertikale Polarisation.

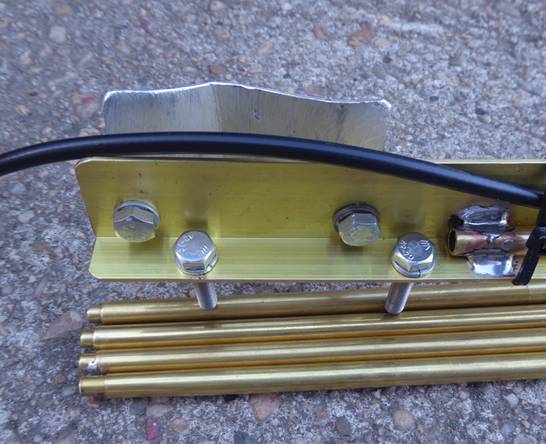

In den Trägerwinkel habe ich M6 Gewinde geschnitten und Schauben eingedreht.

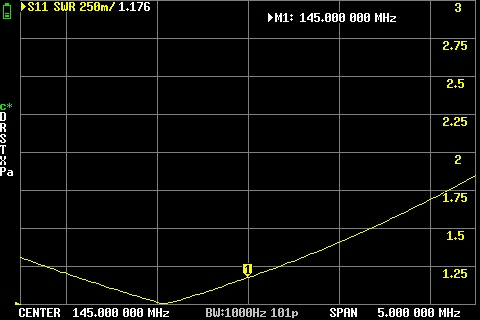

Das SWR in horizontaler Polarisation

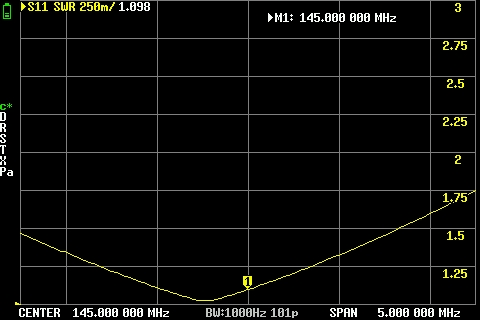

Das SWR in vertikaler Polarisation
Die HB9CV inklusive 5m RG58 mit BNC bringt ca. 750 g auf die Waage.
Leichter ist sie nicht geworden, aber zerlegbar!
