2026-04-23 FM Hub gemessen mit dem Analyzer
Mein moderner Analyzer hat Funktionen, von denen man vor Jahrzehnten allenfalls geträumt hat.
Bessel-Null!
Bei ca. 2,41 kHz Hub und 1000 Hz Mod. kommt es zur Auslöschung des Trägers.
Wer es genauer wissen will, hier eine Animation
https://www.youtube.com/shorts/lnsz7xKd6WQ
Die Funktion:
https://www.youtube.com/watch?v=pWIu8gJ_5HE

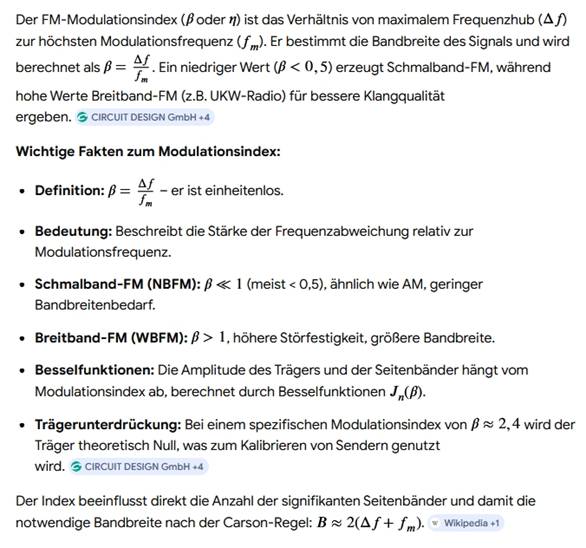

Dr. Google sagt zu FM:
Zur Praxis:
Bei 2,41 kHz Hub und 1000 Hz sollte der Träger gegen Null gehen.
So werden übrigens die Messgeräte kalibriert.

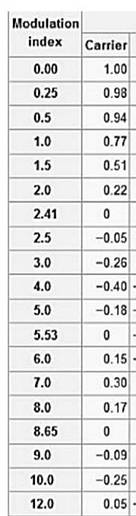

Tabelle:
Bei 5,53 wäre die 2. Nullstelle usw.

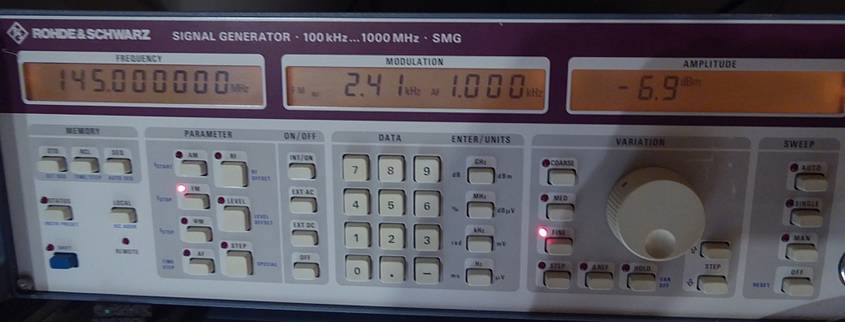

Nun stelle ich an meinem R&S SMG 1000 Hz und FM-Hub 2,41 ein und das ganze bei 145 MHz.

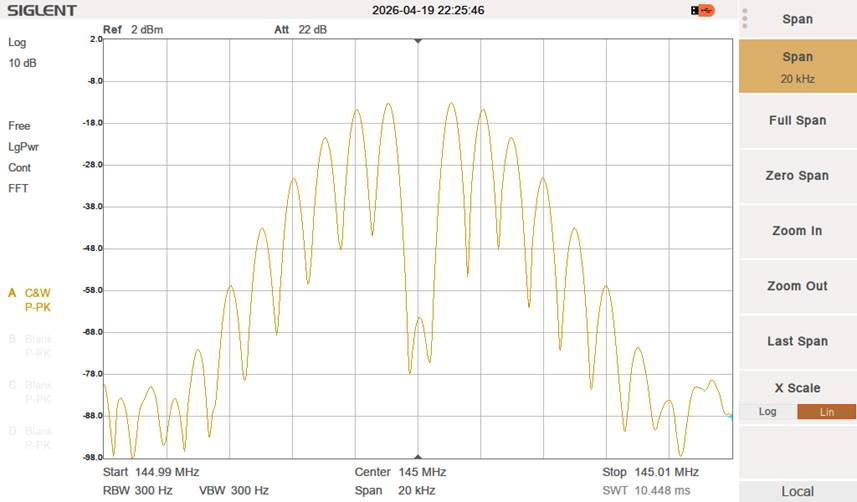

Und siehe da, der Träger verschwindet fast.
Folglich stimmt mein SMG recht gut! Na ja... er kommt ja auch von R&S und wiegt ein paar kg mehr!

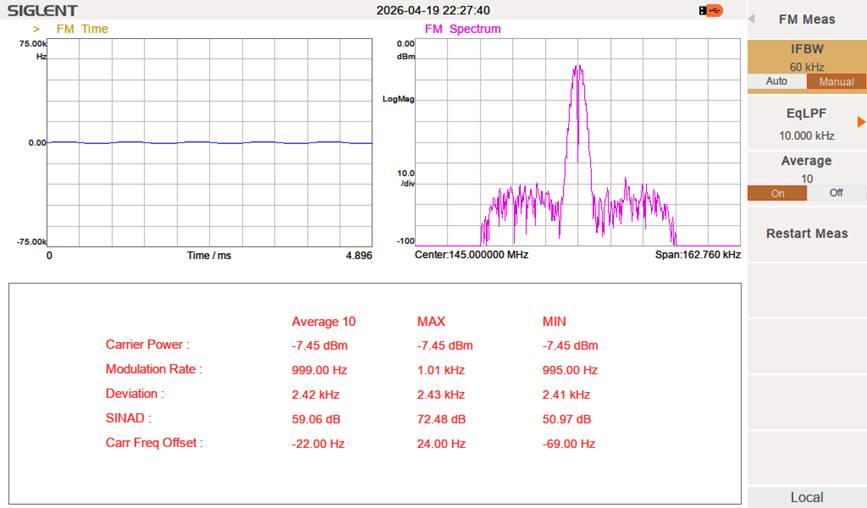

Nun messe ich mit der Analyzer-Option, ob der Analyzer auch so gut ist.
Die Option funktioniert recht gut!
Deviation (Hub) zw. 2,41 - 2,43 kHz, gemittelt 2,42 kHz
Nicht schlecht!
Auch die Mod.-Frequenz wird gut detektiert: 995 Hz - 1,01 kHz, gemittelt 999,0 Hz
Ich gehe mal davon aus, dass der Analyzer besser rechnen kann als wir und natürlich auch deutlich schneller!

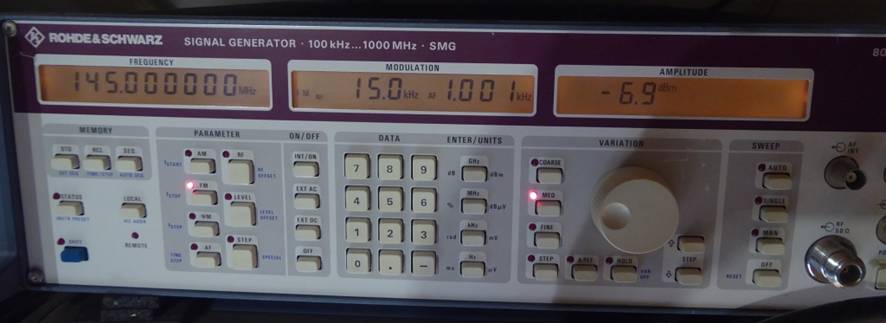

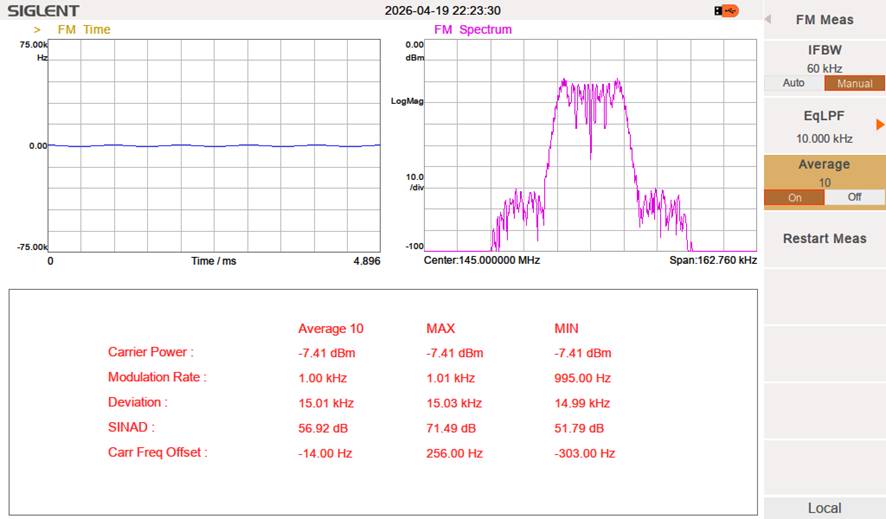

Das ganze mit 15 kHz Hub
Huch... 1001 Hz... ein wenig ans Rädchen dran gekommen... na ja das wird das Kraut nicht fett machen.
So ganz nebenbei wird auch noch der SINAD, also der bewertete Signalrauschabstand gemessen!
Marc Michalzik hat zu FM auch einige schöne Praxis-Videos gemacht:
https://www.youtube.com/watch?v=lTxz5jCvpxw
https://www.youtube.com/watch?v=CqO65yTj7js
https://www.youtube.com/watch?v=iiYuxZZBYt8
https://www.youtube.com/watch?v=aVHFB5-KeWw
