2026-06-03 PA Reis SE 200 XL-B - Erfahrungsbericht

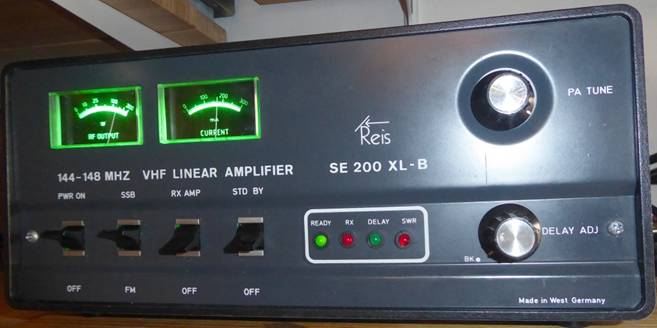

Der "Reiskocher", wie ich ihn nenne, wurde ca. 1980 von der Firma Reis Elektronik hergestellt.
Achtung!
Es gibt offensichtlich 2 Versionen:
1. SE 200 XL
https://www.radiomuseum.org/r/reis_2_m_linear_endstufe_se_200_xl.html
Diese 1. Version hat, so weit ich das weiß, kein Oberwellenfilter. Also aufpassen, dass man damit keine Schwierigkeiten bekommt!
2. SE 200 XL-B
https://www.radiomuseum.org/r/reis_linearverstaerker_fuer_2.html
Diese 2. Version hat ein Tiefpassfilter und man ist in Sachen Oberwellen auf der sicheren Seite.

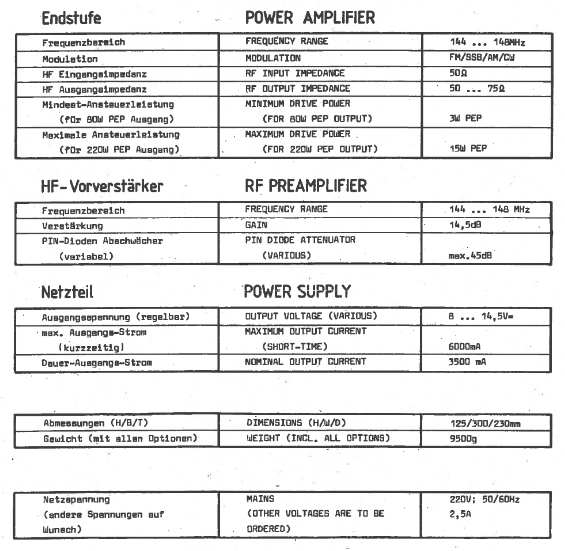

Die Daten:
Diese Endstufe hat im Kern die Röhre QQE 06/40, die mit etwas weniger als 1000 V Anoden-Spannung betrieben wird.
1000 V sind noch recht gut beherrschbar. Schwierig wird es erst darüber.
Im Innern geht es recht eng zu.
Die Ein- u. Ausgangskreise sind schön ausgeführt.

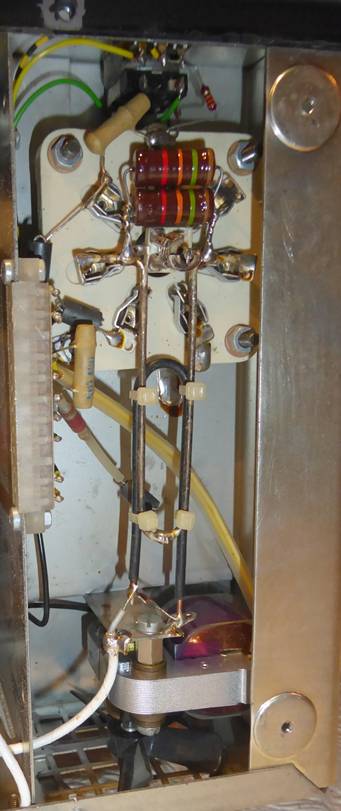

Eingangskreis
Es gibt auch einen kleinen geräuscharmen Lüfter, der auch nötig ist.
Denn die Wärmeentwicklung der Röhre in dem kleinen Gehäuse ist groß.

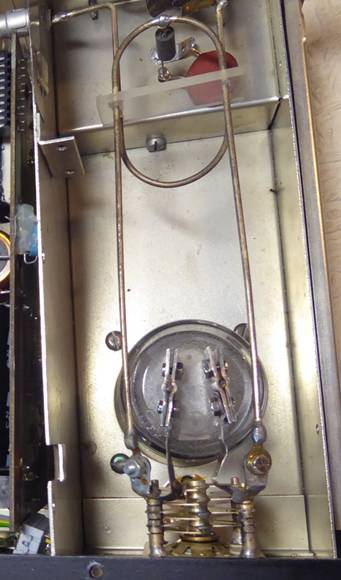

Der Ausgangskreis
Gefallen hat mir auch, dass 2 echte Koax-Relais verbaut wurden.
1. Probleme, die ich festgestellt habe
1.1. Die Anodenstifte der Röhre waren zu lang. Es bestand die Gefahr, dass sie oben den Deckel berühren.
1.2. Als ich die PA bekam, steckte die Röhre nicht gut im Sockel. Die Sockelkontaktfedern könnten etwas kräftiger sein.

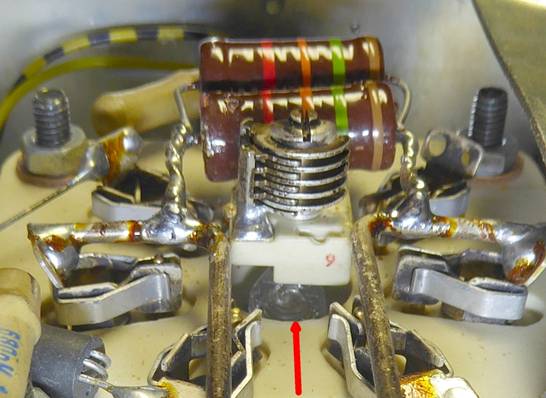

1.3. Bei der Röhre, die in meiner PA steckte, war das Glas-Zäpfchen in der Mitte unten etwas länger.
Das führte dazu, dass der Trimm-Kondensator des Eingangskreises Richtung unteren Gehäusedeckel gedrückt wurde.
Bei der Montage des Deckels kam es zu einer Berührung und die G1-Spannung wurde kurz geschlossen.

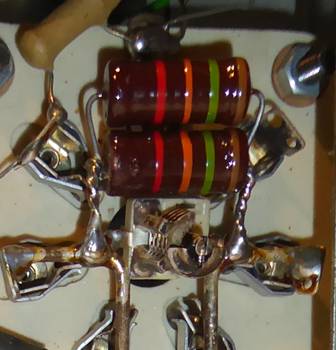

Ich habe den Trimmer abgelötet und geringfügig etwas anders positioniert.

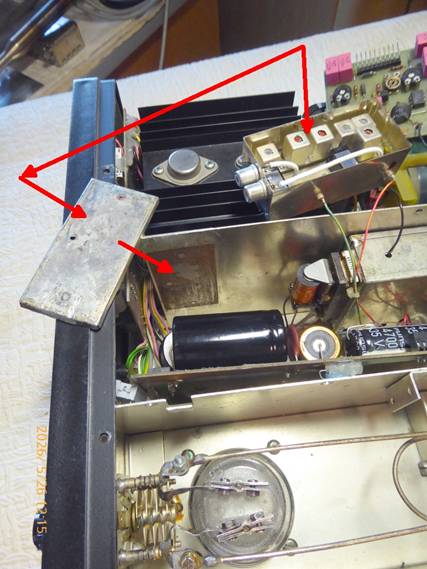

1.4. Der Vorverstärker ist so eingebaut, dass man ihn praktisch nur mit Gewalt heraus bekommt.
Die Deckel sind verlötet und ein Deckel ist mit 3 Punktschweißungen am Gehäuse festgemacht.
1.5. Ein spezifisches Problem meines "Reiskochers".
Nach dem 1. QSO hat sich die PA abgeschaltet.
Von den 2, vermutlich nachträglich eingebauten Übertemperaturschaltern, hat sich einer verabschiedet.
1.6. Elkos
Mit den Elkos hatte ich keine Probleme, aber vermutlich nur deshalb, weil sie vorher schon ausgewechselt wurden.
Somit sind mir die Reiskörner nicht um die Ohren geflogen.
2. Oberwellen
Dank es eingebauten Tiefpassfilters halten sich die Oberwellen in Grenzen.
3. Fazit

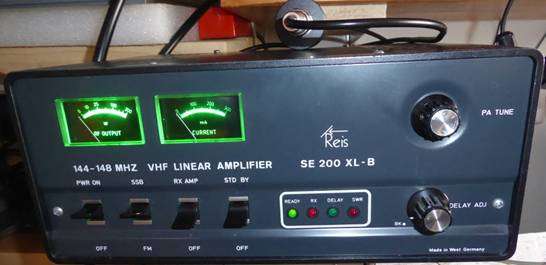

Insgesamt ist der "Reiskocher" SE 200 XL-B eine solide PA, die man oft für wenig Geld erwerben kann.
Die Abstimmung ist etwas aufwändiger, man muss an 3 Kondensatoren drehen, Ausgangskreis (Front), Auskopplung (hinten), Eingangskreis (Trimmer auf der Gehäuseunterseite).
Man kann eine Ausgangleistung, ohne Übersteuerung, wo die Signalbreite zunimmt, von etwa 120 - 150 W Spitze in SSB erreichen.
Die angegebenen 220 W PEP halte ich für übertrieben.
Für FM sollte man die Leistung deutlich zurück nehmen, sonst bekommt die QQE 06/40 hellrote Backen.
4. Hinweise
Bei der 1. Version SE 200 XL sollte man auf die Oberwellen achten! Erfahrungsgemäß sind sie viel zu hoch.

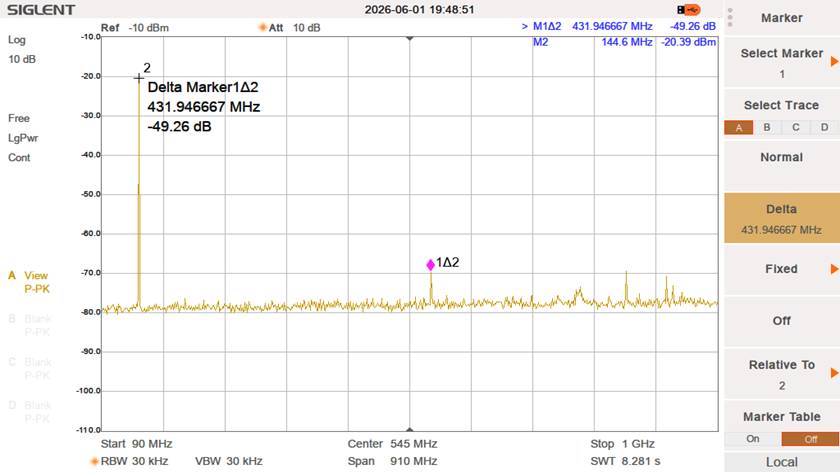

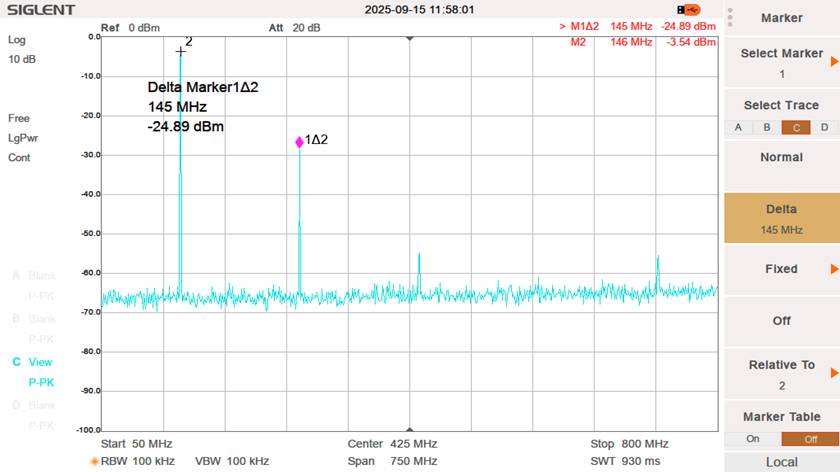

Gemessen bei einer ähnlichen PA mit der QQE 06/40:
Die Verwendung des TP 2-A von Auth wäre vielleicht eine Möglichkeit. 2 Lambda/4 Stubs helfen auch schon ganz gut.
Zur Sicherheit habe ich die Leitung zum Eingangskreis aufgetrennt und 2 BNC-Buchsen auf der Rückseite montiert.
So kann ich ein Dämpfungsglied bei der Ansteuerung dazwischen einfügen.
Falls man mal versehentlich mit zu viel Leistung ansteuert kann nichts passieren.
Update 1

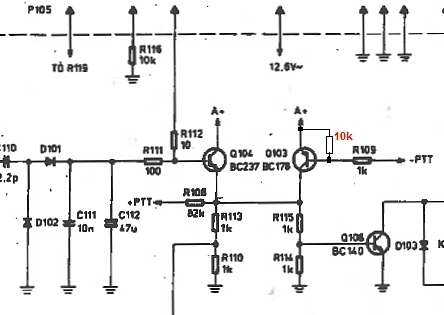

PTT-Schaltung
Eine offene Transistor-Basis - Grrrrrrrrrrrrrrrrrr - so was sollte man als Entwickler vermeiden!
Das hat natürlich zu Problemen geführt! An einem TRX ging das so gerade, bei anderen hat die PA schon eingeschaltet, obwohl die PTT nicht gedrückt war!
Und schon mußte ich die ganze Kiste auseinander nehmen und einen 10 k einbauen.
