2026-07-18 70 cm Bandpassfilter mit 3 Kammern aus China - LBQ-450D
Ein weiteres Experiment mit einem maßgeschneiderten 3-Kreis-Filter aus China für ein AFu-Relais.
Das Filter kann mit verschiedenen Bandbreiten bestellt werden.
Ich habe eine extra schmale Bandbreite (+/- 0,4 MHz) gewählt.
Die Belastbarkeit wird mit 50 W angegeben.
Es soll zur Unterdrückung benachbarter Sendeanlagen-Signale dienen.

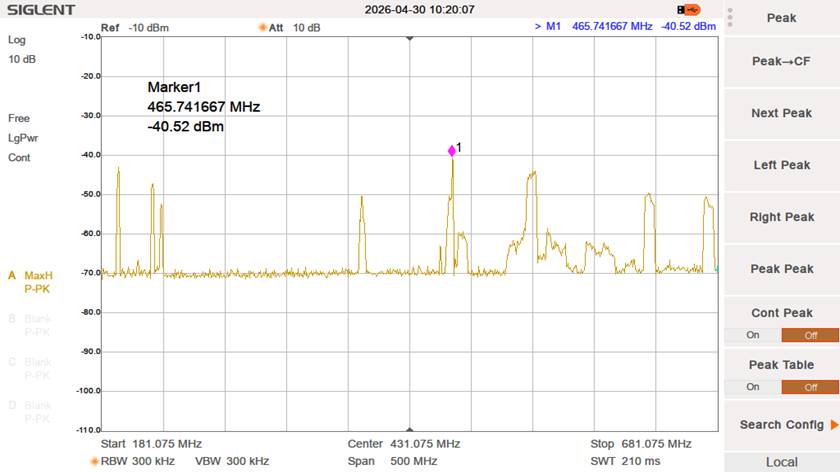

Wie man bei der Analyse sieht, sind die Nachbarkanäle sehr stark und recht dicht neben der RX-QRG!
Die Nachbarkanalbelastung liegt bei gut 95 db und nur 35 MHz Abstand. Das führte in der Vergangenheit zu Störungen.
1. Filterkurve, Durchlassdämpfung

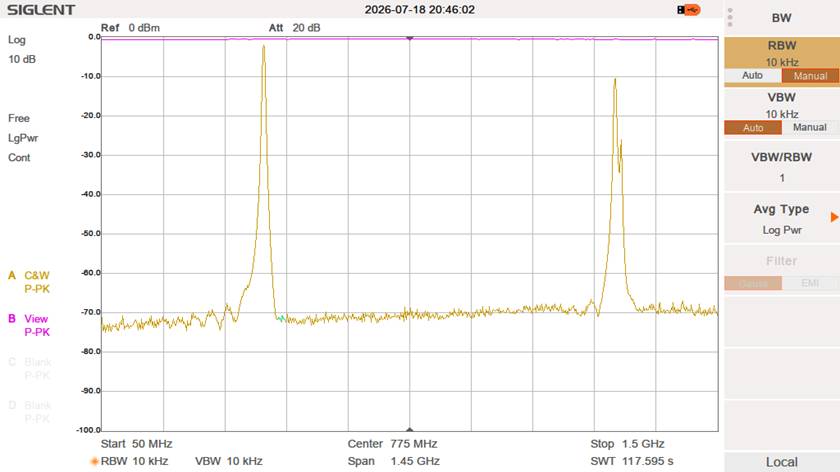

Wie zu erwarten war, ist das Filter recht steil, die Dämpfung ca.70 dB, nur bei ungeraden Harmonischen hat es "Löcher".

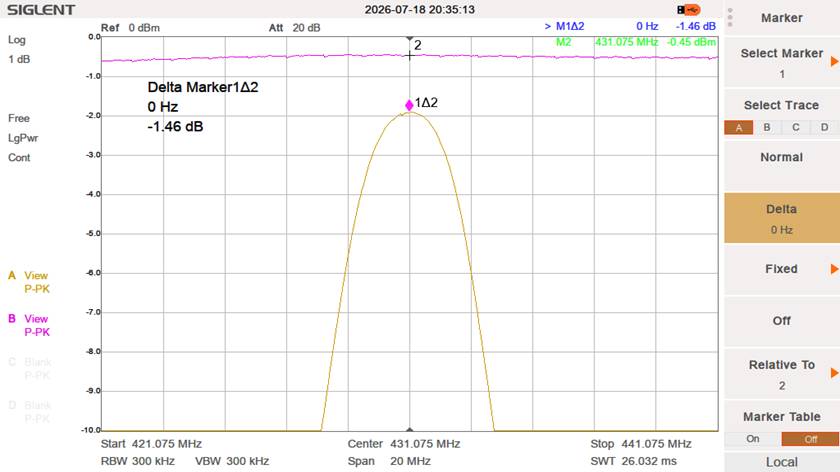

Die Durchgangsdämpfung liegt bei ca. 1,46 dB, was akzeptabel für ein 3-kreisiges Filter ist.
Dieses Filter hat bei den erwähnten 35 MHz oberhalb bereits 70 dB Dämpfung.

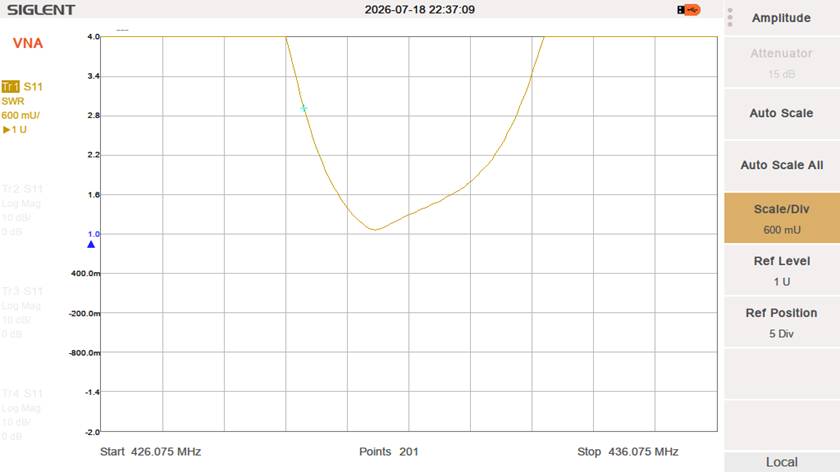

2. SWR
3. Maße, Gewicht
Maße ohne Anschlüsse: 9,5 x 18,1 x 3,8 cm
Masse: 696 g
4. Fazit

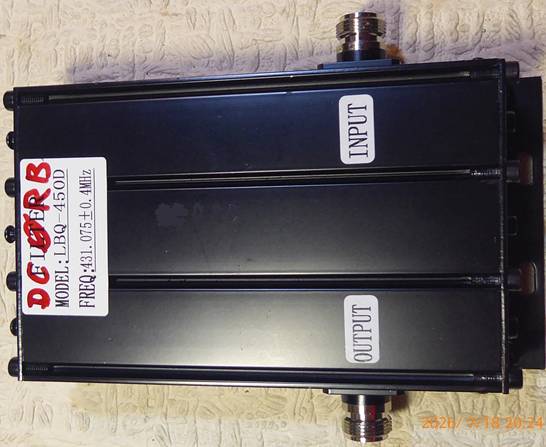

Das LBQ-450D macht einen stabilen Eindruck und hat N-Buchsen (auf Bestellung sind auch andere Stecker/Buchsen möglich), ist kompakt und relativ leicht.
Der Abgleich erfolgt nach Angaben in China.
Das Preis-Leistungs-Verhältnis ist gut!
