2025-07-25 2 m DoppelBandpassfilter

Neues Experiment!

2 Filter, die ich HIER beschrieben habe, als Doppelfilter verkoppelt.

2 einzelne Filter mit Koax-Kabel verbinden funktioniert nicht, weil die Kopplung zu groß ist.

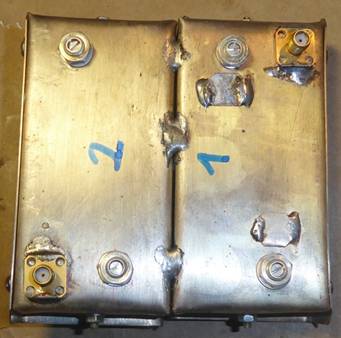

Bei diesem Prototyp habe ich die Kopplung mit einem keramischen Kondensator bewerkstelligt.

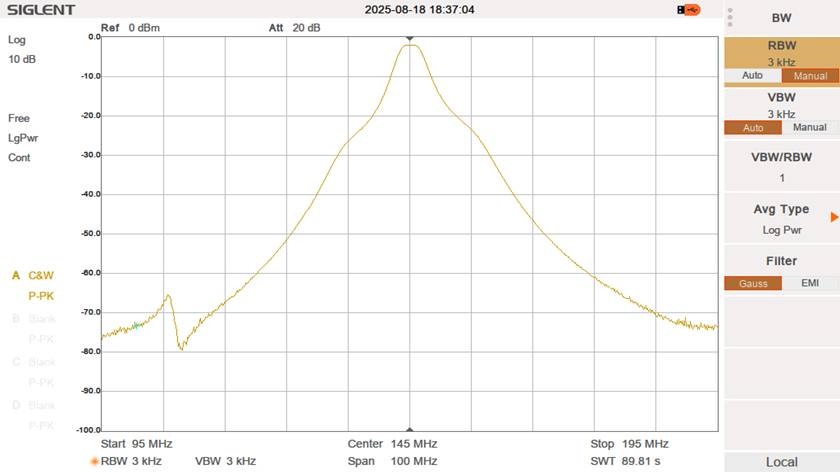

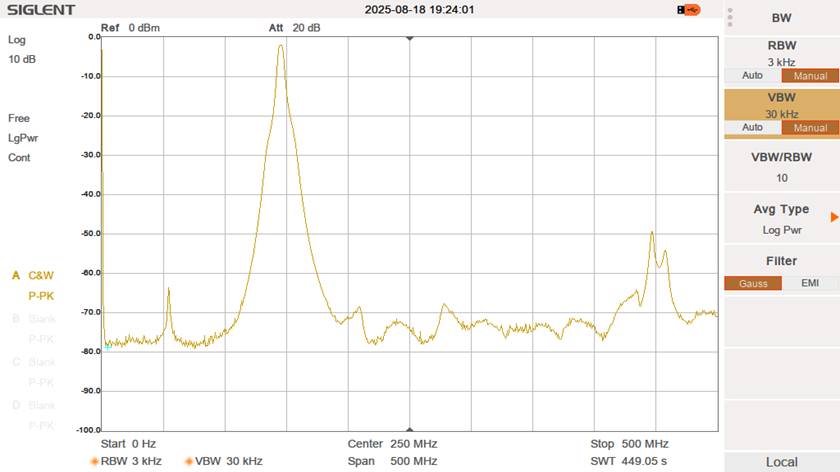

Die Durchlasskurven sind ausgezeichnet.

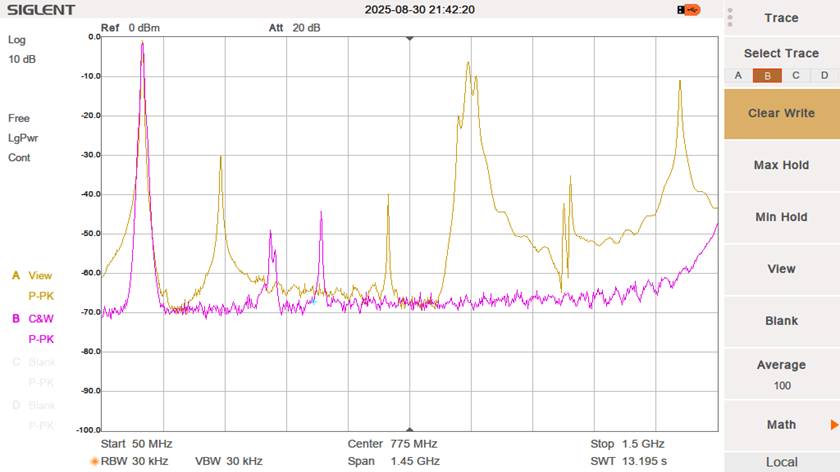

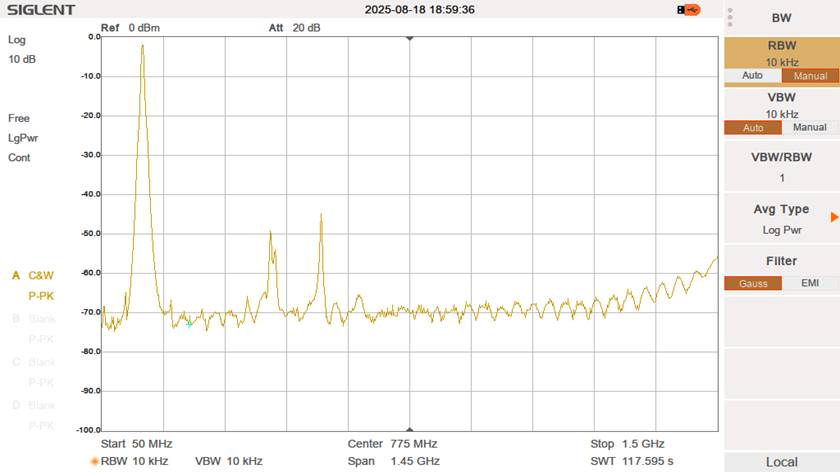

Unterschied zwischen einem Filter dieser Bauart und dem DoppelFilter.

Rot = 1 Filter

Braun = Doppelfilter

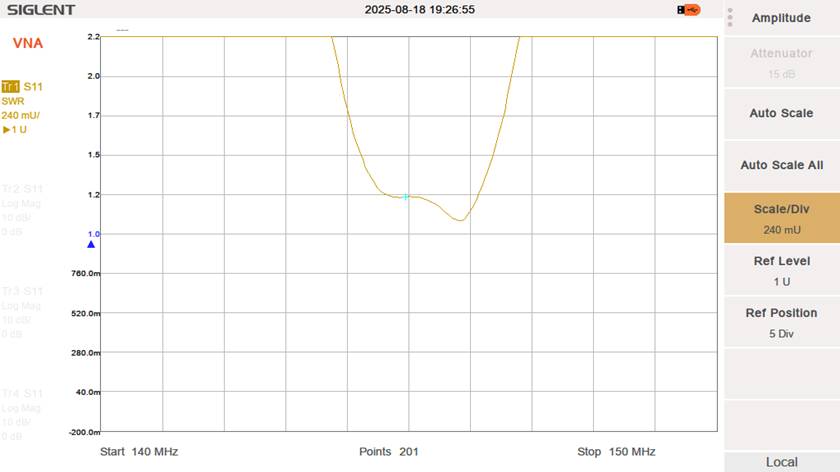

SWR ist auch recht gut.

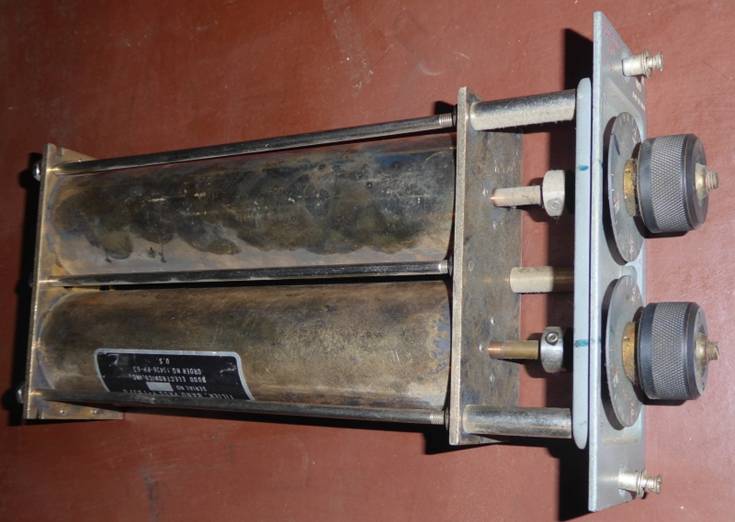

Zum Schluss noch der Vergleich mit einem kommerziellen Doppel-Topfkreis-Filter von Budd Electronics.

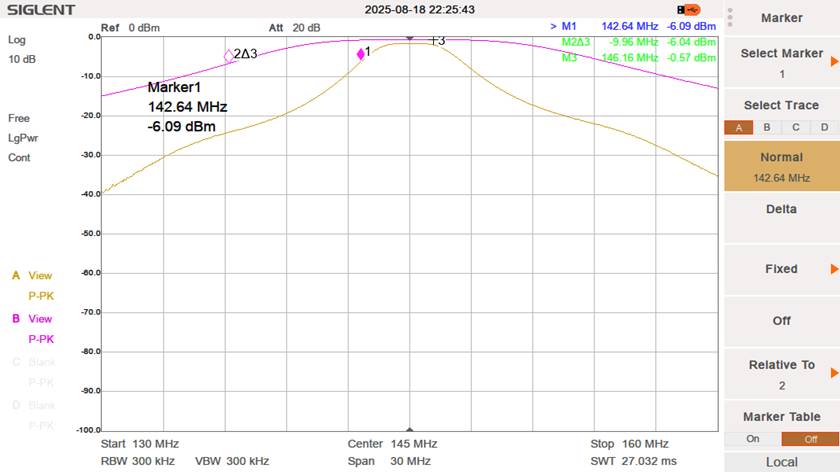

Rot - Mein DoppelBandpassfilter

Braun - Doppeltopfkreis Budd Electronics
