Vor einigen Tagen habe ich eine gebrauchte Alinco ELH-230D bekommen.

In dieser niedrigen Leistungsklasse bis 30 W gibt es praktisch keine Neugeräte und die gebrauchten sind rar.

Aber genau so etwas braucht man für SOTA.

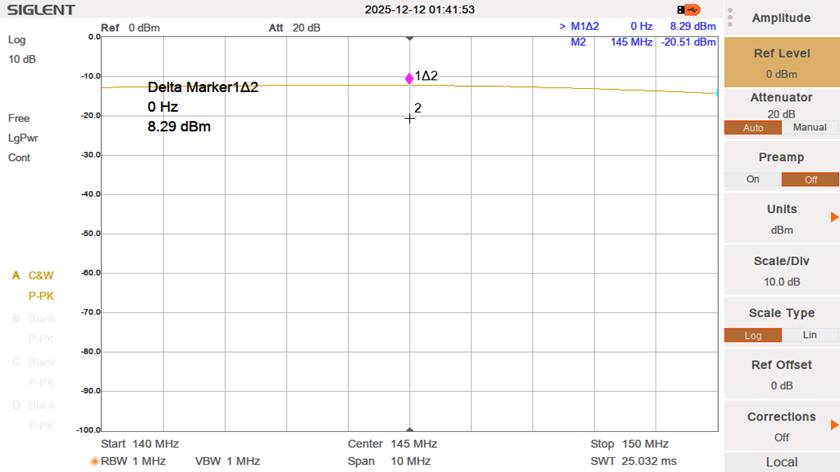

Der Preamp war völlig neben der Frequenz. Den habe ich wieder hin getrimmt.

Verstärkung ca. 8 db.

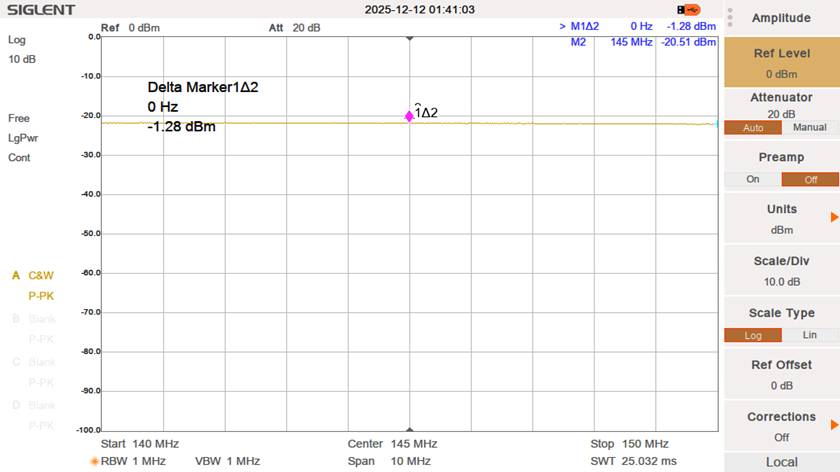

off

Den Schalter für den Vorverstärker mußte ich auswechseln.

Die untere Preamp-LED habe ich abgeklemmt - Strom sparen.

Die Vorwiderstände der anderen LEDs habe ich verdoppelt - Strom sparen.

Bei der Leistungsverstärkerstufe habe ich, wie schon bei der Alinco ELH-230G2, den Ausgangskreis etwas abgeändert.

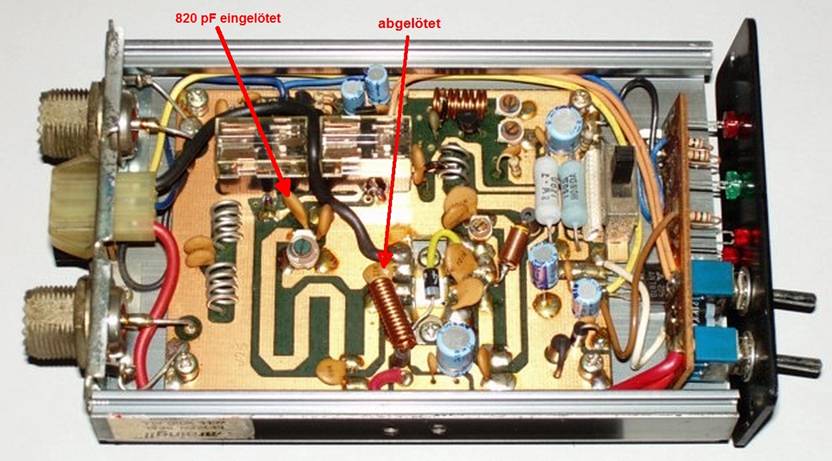

Den keramischen Kondensator direkt am Kollektor habe ich abgelötet. Den Auskoppelkondensator von 100 pF habe ich gegen einen 820 pF ersetzt.

Dadurch ergibt sich eine bessere Leistungsbilanz.

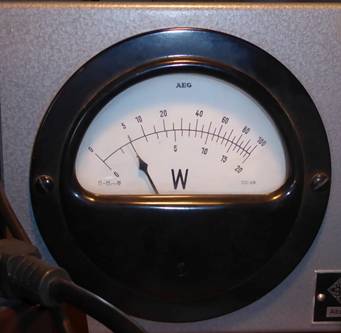

Eingangsleistung ca. 1 W

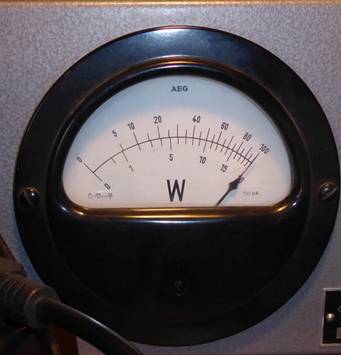

Ausgangsleistung ca. 20 W

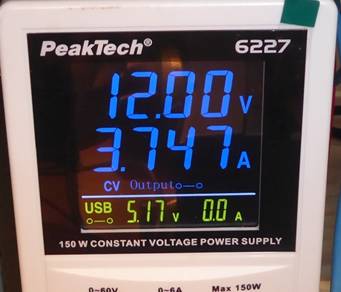

Das ganze bei 12 V und ca. 3,75 A

Das ergibt einen Wirkungsgrad von ca. 0,44.

Natürlich habe ich auch den Eingangs- bzw. Ausgangskreis abgeglichen.

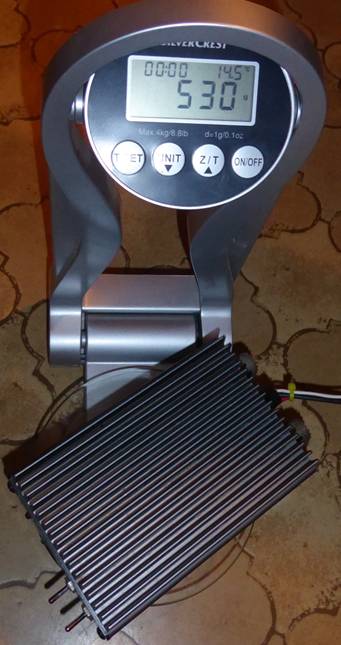

530 g, PTT-Steuerung und SSB-tauglich - ideal für SOTA!

Nur der Ruhestrom von 188 mA ist etwas hoch.
