2026-03-20 Die ANjo Logarithmisch-Periodische Duoband-Antenne 2m/70cm
Vor einigen Tagen habe ich mir die Logarithmisch-Periodische Duoband-Antenne 2m/70cm LP145435SO von ANjo gekauft.
Die Antenne ist extra leicht, ideal für SOTA: https://anjo-antennen.de/Antennen/LPDA/LP145435SO
Ihre Feuertaufe hatte sie schon auf dem Almberg und Eschenberg, wo ich recht erfolgreich war.
https://dc0rb.darc.de/2026-03-07/2026-03-07%20SOTA%20beim%20DARC-Contest.htm
Die Antenne ist wirklich federleicht und ist super gut abgestimmt!
Meine Messwerte (horizontale Polarisation):

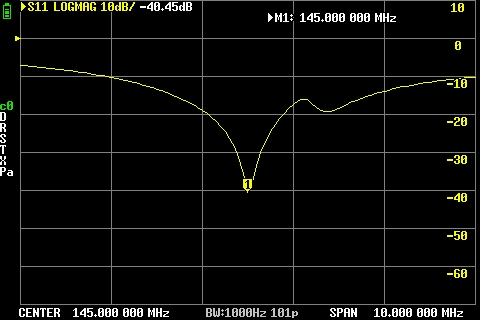

2m, Rückflussämpfung

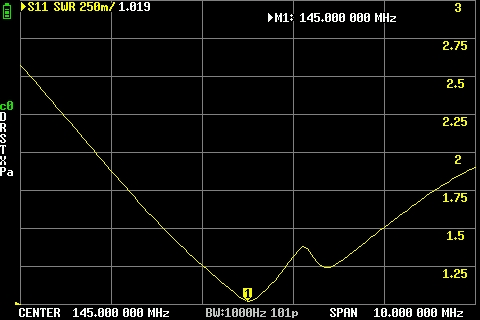

2m, SWR

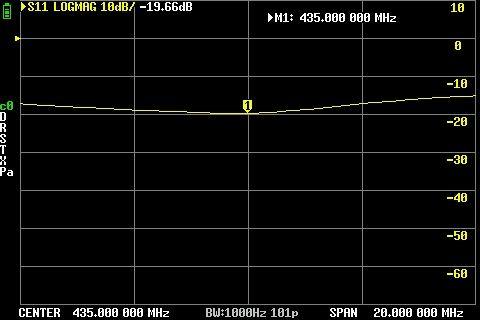

70 cm, Rückflussdämpfung

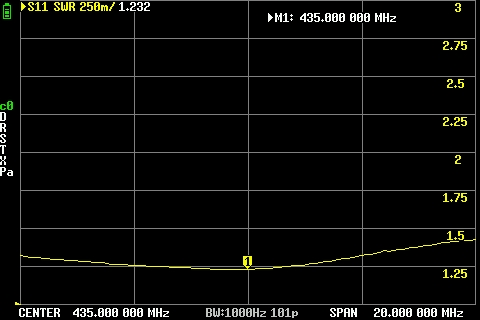

70cm, SWR
Die DC0RB Transporttasche und die Befestigung am Stativ
Ich hatte schon vorher ein Alu-Stativ aus China (ca.15€), das man max. 2 m ausziehen kann. Mir erscheint das recht universell zu sein.
Man kann es hinstellen oder auch die Beine einklappen und mit einem Expander an einem Geländer befestigen.
Damit es stabiler steht, kann man auch noch einen Stein oder was sonst so herumliegt unten auf die Fuß-Streben legen.
Es gibt aber durchaus andere Denkweisen und Möglichkeiten!
Das Alu-Stativ mit HB9CV:
Und hier im Schnee:
https://dc0rb.darc.de/2026-02-01/2026-02-01%20SOTA-Aktivierung%20Brotjacklriegel%20u.%20QRM-Test.htm

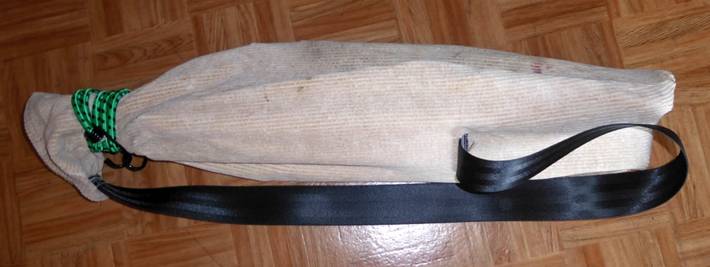

Das ist mein Antennenpack:
Pragmatisch, wie immer, ein Hosenbein von einer alten Hose, unten zugenäht und ein Autogurt vom Schrottplatz als Tragegurt angenäht.

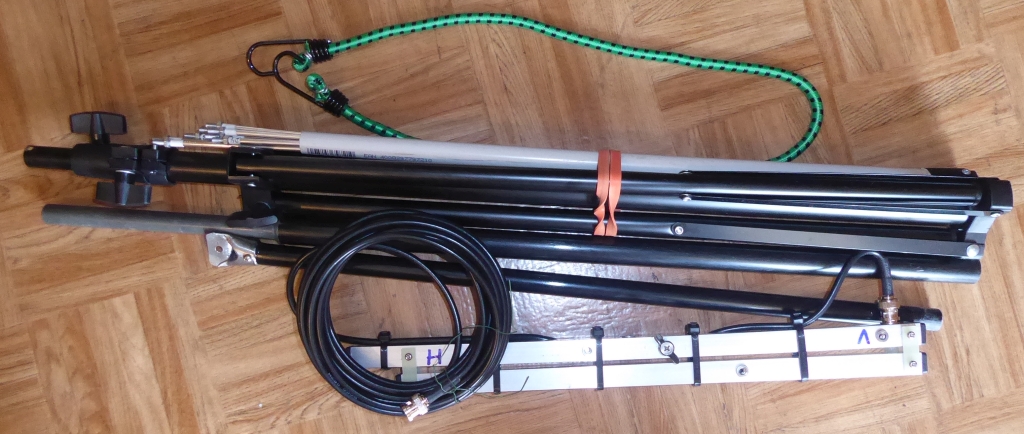

Inhalt:
2 Glasfieberstäbe aus China, die fast ineinander passen.
16x12x500mm
20x16x500mm
Im 20er Rohr mußte ich nur noch mit einem 16 mm Bohrer innen etwas aufweiten. Dann konnte man das 16er Rohr streng hinein stecken.
Das ganze ist nötig um die LogPer isoliert und ohne Beeinflussung des Alu-Ständerrohrs zu bekommen, vor allem bei vertikaler Polarisation.

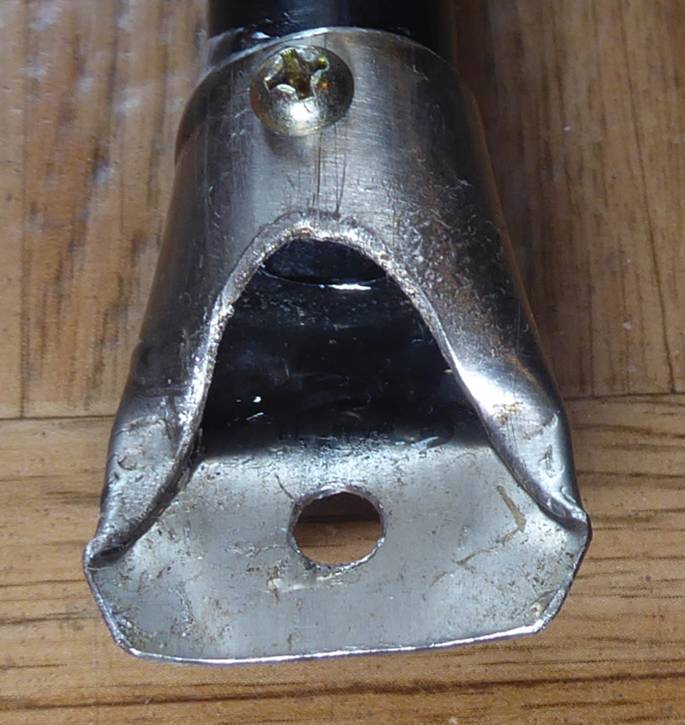

Oben habe ich mir ein kurzes Edelstahlrohr ganz schräg abgeschnitten und flach gebogen, ein 5 mm Loch gebohrt und am Glasfiberstab befestigt.
Die Befestigung mit einer Blechschraube und 2K-Kleber.

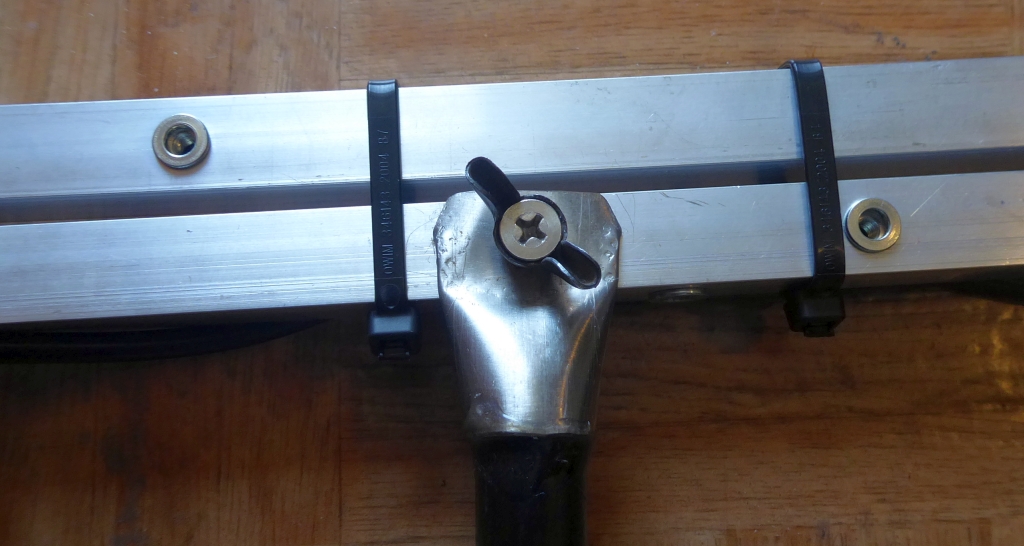

Ich habe den oberen Teil an den Ecken noch ein klein wenig nach innen gebogen. Dadurch wird der äußere Bereich auf den Boom der LogPer gedrückt.
Das erhöht die Drehstabilität!
Eine alternative Möglichkeit:

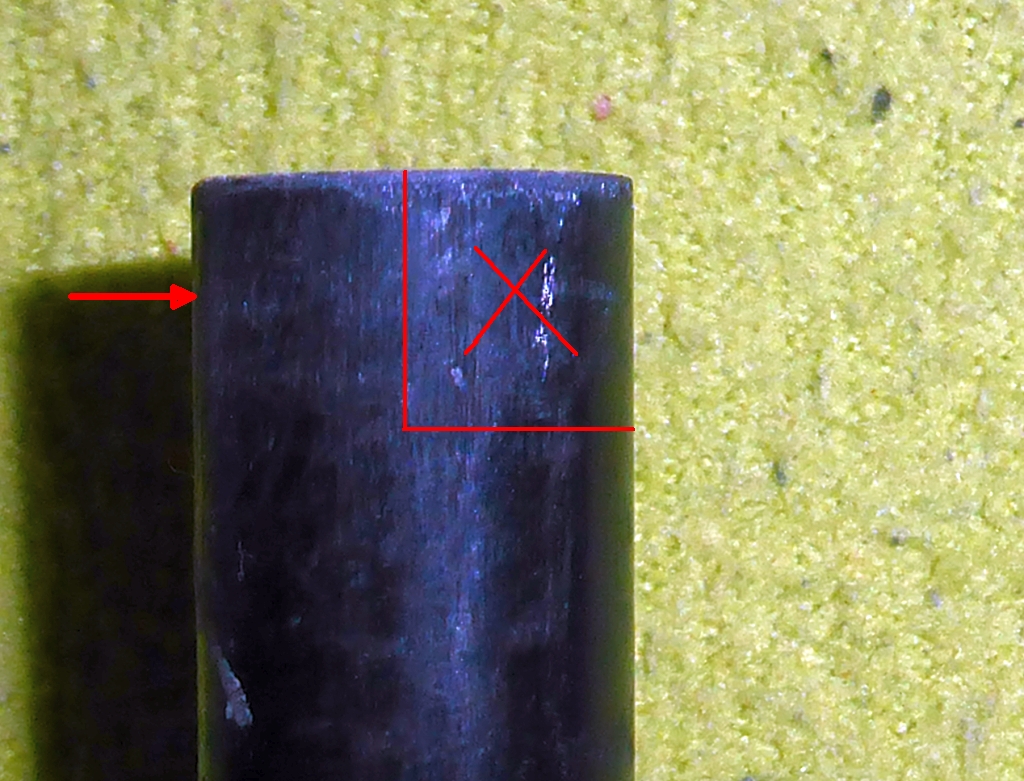

Eine andere Möglichkeit wäre gewesen, das Glasfiberrohr zur Hälfte von oben und von der Seite ein zu sägen und das Stück zu entfernen.
90° dazu (Pfeil) ein 5 mm Loch zu bohren.
Schraube durch und schon hält die Antenne
Etwas so:
Weiter mit der von mir gewählten Methode:

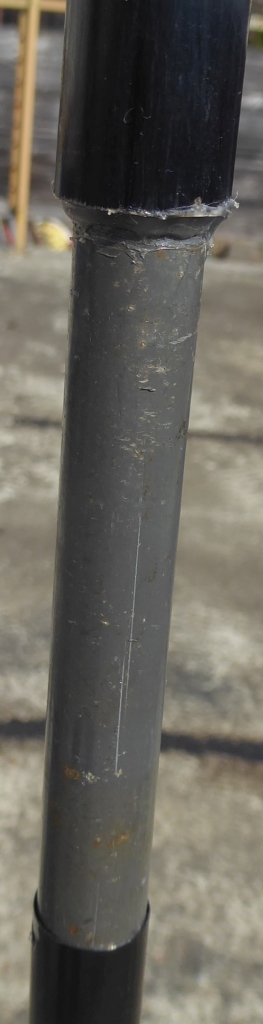

Am unteren 20 mm Glasfieberrohr habe ich ein ganz dünnwandiges Blechrohr (vom Schrottplatz, es wird bei Gartenstühlen verwendet) ein-geleimt.
Das passt genau in meinen Alu-Ständer.
Fertig montiert sieht das so aus:
Ggf. kann man das Stativ noch mit Schnüren abspannen.
Das ganze "Hosenbein" mit Ant., Ständer, 2 Gasfiberrohren, 5m Kabel, Expander wiegt ca. 1,6 kg.
Ich hoffe, meine Idee hilft dem einen oder anderen.
