Ich habe mal wieder ein Experiment gestartet und ein maßgeschneidertes 4-Kreis-Filter bestellt.
Der Aufbau: Aluprofil für die 4 Kammern, 2 Deckel, innen ein Helixfilter, die Kopplung wird über Fenster zwischen den Kammern erzeugt (nicht abgleichbar), Frequenzabgleich mit Stellschrauben, die isoliert in die Helix eingedreht werden.
Die Belastbarkeit wird mit 50 W angegeben.

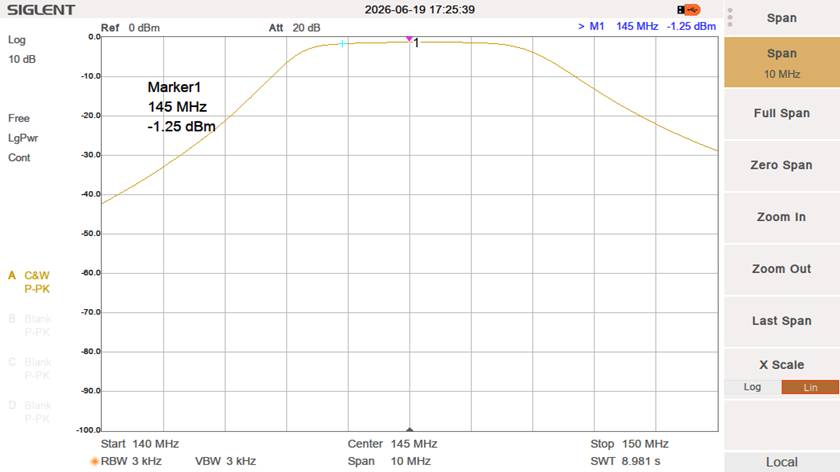

1. Filterkurve, Durchlassdämpfung

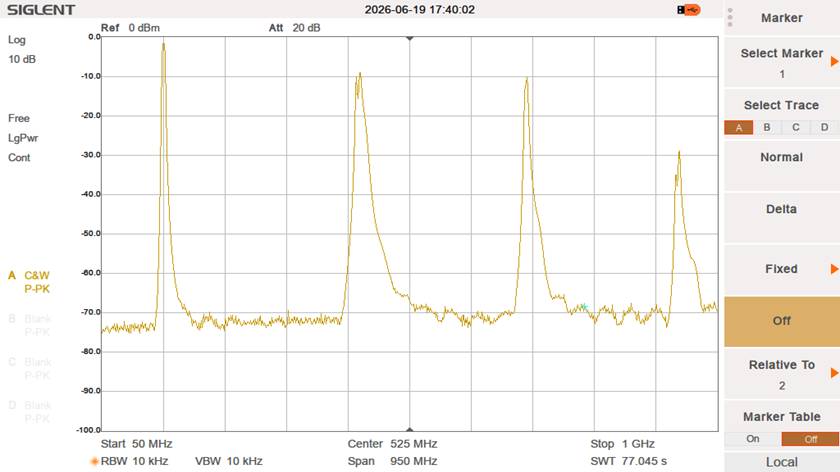

Wie zu erwarten war, ist das Filter recht steil, die Dämpfung über 70 dB, aber leider hat es bei den ungeraden Harmonischen "Löcher".

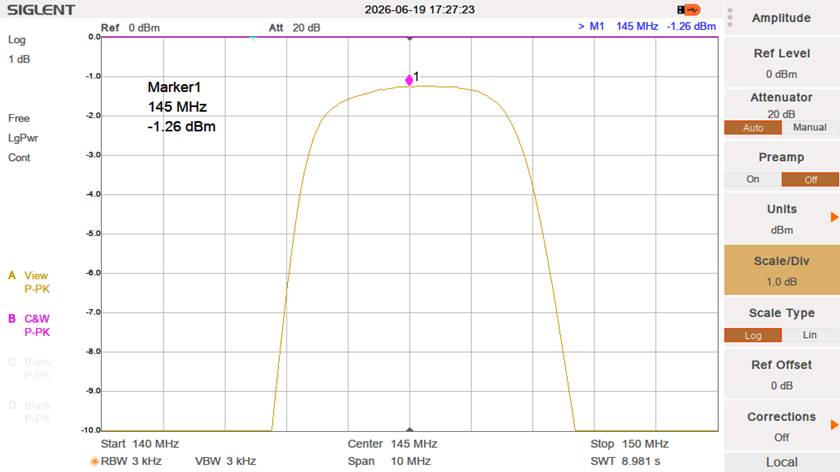

Die Durchgangsdämpfung liegt bei ca. 1,2 dB, was normal für ein 4-kreisiges Filter ist.

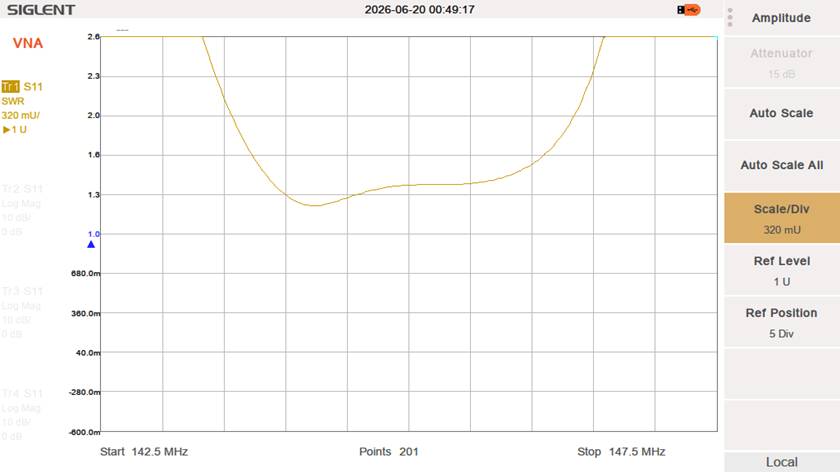

2. SWR
3. Maße, Gewicht
Physikalisch richtig wäre Masse und nicht Gewicht. ;-)

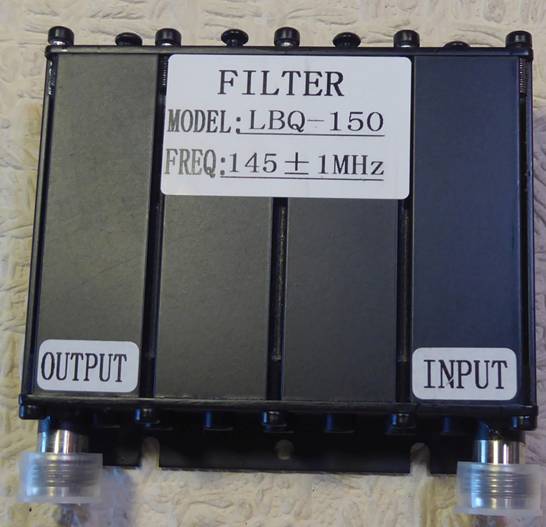

Maße ohne Anschlüsse: 9,8 x 10,2 x 3,0 cm
Masse: 414 g
4. Vergleich mit meinem selbstgebauten Doppelbandpass-Filter
Siehe: ..\2025\2025-08-19\2_m_DoppelBandpassfilter.htm

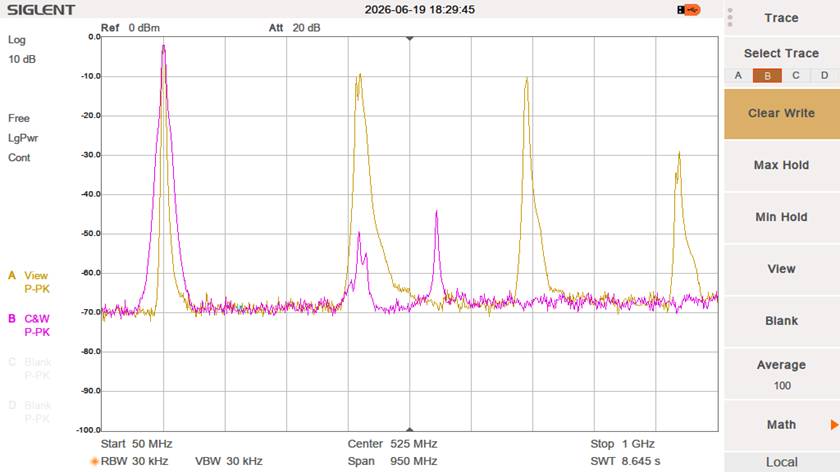

Rot - Mein Doppelbandpass-Filter
Braun - LBQ-150 aus China
5. Fazit
Das LBQ-150 macht einen stabilen Eindruck und hat N-Buchsen (auf Bestellung sind auch andere Stecker/Buchsen möglich), ist kompakt und leicht.
Der Abgleich erfolgt nach Angaben in China.
Leider kann man die Kopplung nicht einstellen.
Im Vergleich zu meinem Doppelbandpass-Filter hat es große "Löcher".
Das Preis-Leistungs-Verhältnis ist gut!
